电缆桥架系列

)
)

#
#

NN
NN NN NN NN
I

I I
I I
I I
LHG N LHG N
- N
- N

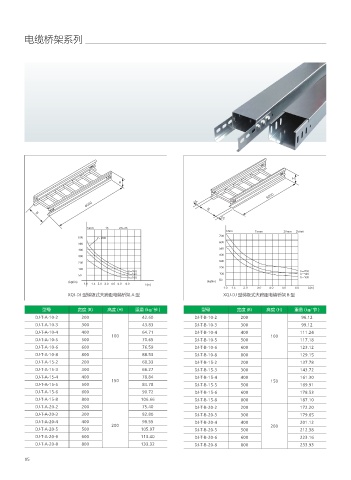

XQJ-DJ 型梯级式大跨距电缆桥架 A 型 XQJ-DJ 型梯级式大跨距电缆桥架 B 型
型号 宽度 (B) 高度 (H) 重量 (kg/ 节 ) 型号 宽度 (B) 高度 (H) 重量 (kg/ 节 )
DJ-T-A-10-2 200 42.60 DJ-T-B-10-2 200 96.12
DJ-T-A-10-3 300 43.83 DJ-T-B-10-3 300 99.12
DJ-T-A-10-4 400 64.71 DJ-T-B-10-4 400 111.24
100 100
DJ-T-A-10-5 500 70.65 DJ-T-B-10-5 500 117.18
DJ-T-A-10-6 600 76.59 DJ-T-B-10-6 600 123.12
DJ-T-A-10-8 800 88.53 DJ-T-B-10-8 800 129.15
DJ-T-A-15-2 200 60.33 DJ-T-B-15-2 200 137.78
DJ-T-A-15-3 300 66.27 DJ-T-B-15-3 300 143.72
DJ-T-A-15-4 400 78.84 DJ-T-B-15-4 400 161.30
150 150
DJ-T-A-15-5 500 84.78 DJ-T-B-15-5 500 169.91
DJ-T-A-15-6 600 90.72 DJ-T-B-15-6 600 178.53
DJ-T-A-15-8 800 106.66 DJ-T-B-15-8 800 187.10
DJ-T-A-20-2 200 75.40 DJ-T-B-20-2 200 172.20
DJ-T-A-20-3 300 82.80 DJ-T-B-20-3 300 179.65
DJ-T-A-20-4 400 98.55 DJ-T-B-20-4 400 201.12
200 200
DJ-T-A-20-5 500 105.97 DJ-T-B-20-5 500 212.38
DJ-T-A-20-6 600 113.40 DJ-T-B-20-6 600 223.16
DJ-T-A-20-8 800 133.32 DJ-T-B-20-8 800 233.93

05
