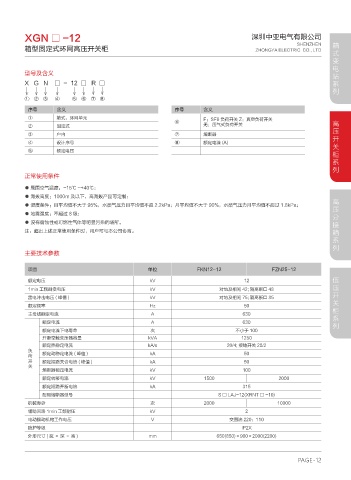

XGN □ -12 深圳中亚电气有限公司 箱式变电站系列
SHENZHEN
箱型固定式环网高压开关柜 ZHONGYA ELECTRIC CO., LTD

型号及含义
X G N □ - 12 □ R □

① ② ③ ④ ⑤ ⑥ ⑦ ⑧
序号 含义 序号 含义
① 箱式，环网单元 F：SF6 负荷开关 Z：真空负荷开关 高压开关柜系列
⑥
② 固定式 无：压气式负荷开关
③ 户内 ⑦ 熔断器
④ 设计序号 ⑧ 额定电流 (A)
⑤ 额定电压

正常使用条件

● 周围空气温度：-15℃ ~+40℃；
● 海拔高度：1000m 及以下，高海拔产品可定制； 高压分接箱系列
● 湿度条件：日平均值不大于 95%，水蒸气压力日平均值不超 2.2kPa；月平均值不大于 90%，水蒸气压力月平均值不超过 1.8kPa；
● 地震强度：不超过 8 级；
● 没有腐蚀性或可燃性气体等明显污染的场所。
注：超出上述正常使用条件时，用户可与本公司协商。

主要技术参数

项目 单位 FKN12-12 FZN25-12
低压开关柜系列
额定电压 kV 12
1min 工频耐受电压 kV 对地及相间 42; 隔离断口 48
雷电冲击电压 ( 峰值 ) kV 对地及相间 75; 隔离断口 85
额定频率 Hz 50
主母线额定电流 A 630
额定电流 A 630
额定电流下电寿命 次 不小于 100
开断空载变压器容量 kVA 1250
额定热稳定电流 kA/s 20/4; 接地开关 20/2
负
荷 额定动稳定电流 ( 峰值 ) kA 50
开 额定短路关合电流 ( 峰值 ) kA 50
关
熔断器额定电流 kV 100
额定转移电流 kV 1500 2000
额定短路开断电流 kA 315
配用熔断器型号 S □ LAJ-12(XRNT □ -10)
机械寿命 次 2000 10000
辅助回路 1min 工频耐压 kV 2
电动操动机构工作电压 V 交直流 220；110
防护等级 IP2X
外形尺寸(宽×深×高) mm 650(850)×900×2000(2200)
