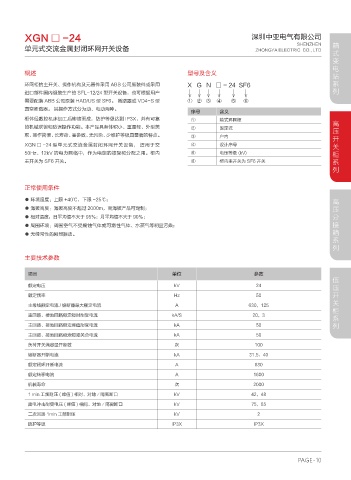

XGN □ -24 深圳中亚电气有限公司 箱式变电站系列
SHENZHEN
单元式交流金属封闭环网开关设备 ZHONGYA ELECTRIC CO., LTD
概述 型号及含义
环网柜的主开关、操作机构及元器件采用 ABB 公司原装件或采用 X G N □ - 24 SF6
进口部件国内组装生产的 SFL-12/24 型开关设备，也可根据用户
需要配装 ABB 公司原装 HAD/US 型 SF6。 断路器或 VD4-S 型 ① ② ③ ④ ⑤ ⑥
真空断路器。 其操作方式分为动、电动两种。
序号 含义
柜体经数控机床加工后铆接而成，防护等级达到 IP3X，并有可靠 ① 箱式环网柜 高压开关柜系列
的机械联锁和防误操作功能。本产品具有体积小、重量轻、外型美 ② 固定式
观、操作简便、长寿命、高参数、无污染、少维护等极具显著的特点。 ③ 户内
XGN □ -24 型单元式交流金属封闭环网开关设备， 适用于交 ④ 设计序号
50Hz、12kV 的电力网络中，作为电能的接受和分配之用。柜内 ⑤ 电压等级 (kV)
主开关为 SF6 开关。 ⑥ 柜内主开关为 SF6 开关
正常使用条件
高压分接箱系列
● 环境温度：上限 +40℃，下限 -25℃；
● 海拔高度：海拔高度不超过 2000m，高海拔产品可定制；
● 相对温度：日平均值不大于 95％；月平均值不大于 90％；
● 周围环境：周围空气不受腐蚀气体或可燃性气体、水蒸气等明显污染；
● 无经常性的剧烈振动。
主要技术参数
项目 单位 参数 低压开关柜系列
额定电压 kV 24
额定频率 Hz 50
主母线额定电流 / 熔断器最大额定电流 A 630，125
主回路、接地回路额定短时耐受电流 kA/S 20，3
主回路、接地回路额定峰值耐受电流 kA 50
主回路、接地回路额定短路关合电流 kA 50
负荷开关满容量开断数 次 100
熔断器开断电流 kA 31.5，40
额定闭环开断电流 A 630
额定转移电流 A 1600
机械寿命 次 2000
1 min 工频耐压 ( 峰值 ) 相对、对地／隔离断口 kV 42，48
雷电冲击耐受电压 ( 峰值 ) 相间、对地／隔离断口 kV 75，85
二次回路 1min 工频耐压 kV 2
防护等级 IP3X IP3X
