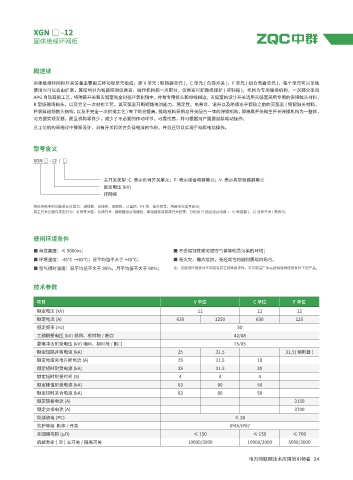

XGN □ -12
固体绝缘环网柜

概述续
固体绝缘环网柜开关设备主要由三种功能单元组成，即 V 单元 ( 断路器单元 )，C 单元 ( 负荷开关 )，F 单元 ( 组合电器单元 )，每个单元可以单独
使用也可以自由扩展，其结构分为智能控制仪表室、操作机构和一次部分，仪表室可配微机保护 ( 控制器 )，机构为专用弹操机构，一次部分采用
APG 自动凝胶工艺，将隔离开关和灭弧室完全封在环氧树脂中，并有专用接头和母线相边。灭弧室的设计开关选用灭弧室采用专用的铜铬触头材料，
R 型纵磁场触头，以及完全一次封排工艺，该灭弧室开断短路电流能力、稳定性、电寿命、温升以及绝缘水平都较之前的灭弧室 ( 铜铝触头材料，
杯状纵磁场触头结构，以及不完全一次封排工艺 ) 有了明显提高。操动机构采用与开关配合一体的弹操机构，即隔离开关和主开关弹操机构为一整体，
可方便实现互锁，而且机构零件少，减少了不必要的传动环节，可靠性高，并可根据用户需要加装电动操作。
三工位机构采用过中弹簧设计，具有开关和关合负荷电流的作用，并且还可以实现手动和电动操作。

型号含义

XGN □ - 12 / □

主开关类型 :C- 表示负荷开关单元；F- 表示组合电器单元；V- 表示真空断路器单元
额定电压 (kV)
环网柜
按在系统中的功能单元分类为：进线柜、出线柜、母联柜、计量柜、PT 柜、提升柜等，用接线方案号表示；
按主开关元器件类型分为：负荷开关柜，负荷开关 - 熔断器组合电器柜、断路器柜及隔离开关柜等，分别用 F( 熔丝组合电器 )、V( 断路器 )、C( 负荷开关 ) 等表示。

使用环境条件
■ 海拔高度：≤ 5000m； ■ 不受腐蚀性或可燃性气体等明显污染的环境；
■ 环境温度：-45℃ ~+65℃；日平均值不大于 +45℃； ■ 无火灾、爆炸危险，无经常性的剧烈震动的场合。
■ 空气相对温度：日平均值不大于 95%，月平均值不大于 90%； 注：当使用环境条件不同或有其它特殊要求时，可与制造厂协商提供特殊使用条件下的产品。

技术参数

项目 V 单位 C 单位 F 单位
额定电压 (kV) 12 12 12
额定电流 (A) 630 1250 630 125
额定频率 (Hz) 50
工频耐受电压 (kV) 相间、相对地 / 断口 42/48
雷电冲击耐受电压 (kV) 相间、相对地 / 断口 75/85
额定短路开断电流 (kA) 25 31.5 31.5( 熔断器 )
额定电缆充电开断电流 (A) 25 31.5 10
额定短时耐受电流 (kA) 25 31.5 20
额定短时耐受时间 (S) 4 4 4
额定峰值耐受电流 (kA) 63 80 50
额定短时关合电流 (kA) 63 80 50
额定转移电流 (A) 3150
额定交接电流 (A) 3700
局部放电 (PC) ≤ 20
防护等级 柜体 / 开关 IP4X/IP67
主回路电阻 (μΩ) ≤ 150 ≤ 150 ≤ 700
机械寿命 ( 次 ) 主开关 / 隔离开关 10000/3000 10000/3000 5000/3000
