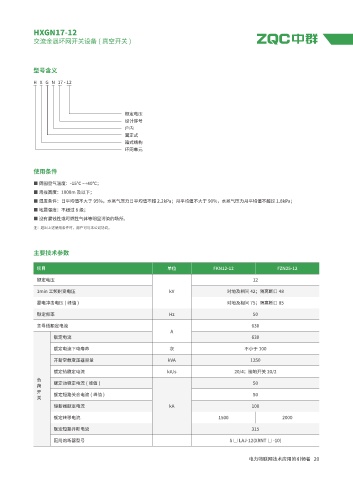

HXGN17-12
交流金属环网开关设备 ( 真空开关 )

型号含义

H X G N 17 - 12

额定电压
设计序号
户内
固定式
箱式结构
环网单元

使用条件
■ 周围空气温度：-15℃ ~+40℃；
■ 海拔高度：1000m 及以下；
■ 湿度条件：日平均值不大于 95%，水蒸气压力日平均值不超 2.2kPa；月平均值不大于 90%，水蒸气压力月平均值不超过 1.8kPa；
■ 地震强度：不超过 8 级；
■ 没有腐蚀性或可燃性气体等明显污染的场所。
注：超出上述使用条件时，用户可与本公司协商。

主要技术参数

项目 单位 FKN12-12 FZN25-12

额定电压 12
1min 工频耐受电压 kV 对地及相间 42；隔离断口 48

雷电冲击电压 ( 峰值 ) 对地及相间 75；隔离断口 85
额定频率 Hz 50
主母线额定电流 630
A
额定电流 630
额定电流下电寿命 次 不小于 100

开断空载变压器容量 kVA 1250
额定热稳定电流 kA/s 20/4；接地开关 20/2
负
额定动稳定电流 ( 峰值 ) 50
荷
开
额定短路关合电流 ( 峰值 ) 50
关
熔断器额定电流 kA 100
额定转移电流 1500 2000
额定短路开断电流 315
配用熔断器型号 S □ LAJ-12(XRNT □ -10)
