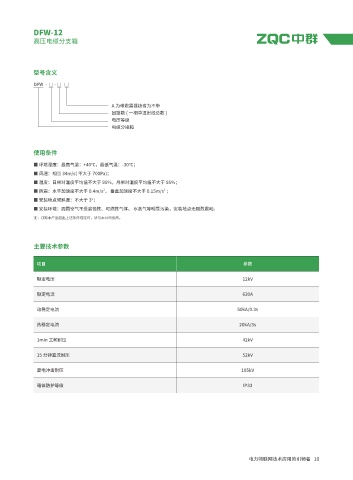

Page 21 - 中国·中群电气有限公司（成套）

DFW-12
高压电缆分支箱

型号含义

DFW - □ - □ □

A 为带避雷器缺省为不带
回路数 ( 一相中进出线总数 )
电压等级
电缆分接箱

使用条件
■ 环境温度：最高气温：+40℃，最低气温：-30℃；
■ 风速：相当 34m/s( 不大于 700Pa)；
■ 湿度：日相对湿度平均值不大于 95%，月相对湿度平均值不大于 95%；
2 2
■ 防震：水平加速度不大于 0.4m/s ， 垂直加速度不大于 0.15m/s ；
■ 安装地点倾斜度：不大于 3°；
■ 安装环境：周围空气不受腐蚀性、可燃性气体、 水蒸气等明显污染，安装地点无剧烈震动。
注：订购本产品超出上述条件规定时，请与本公司协商。

主要技术参数

项目 参数

额定电压 12kV

额定电流 630A

动稳定电流 50kA/0.3s

热稳定电流 20kA/3s

1min 工频耐压 42kV

15 分钟直流耐压 52kV

雷电冲击耐压 105kV

箱体防护等级 IP33

电力物联网技术应用的引领者 10
