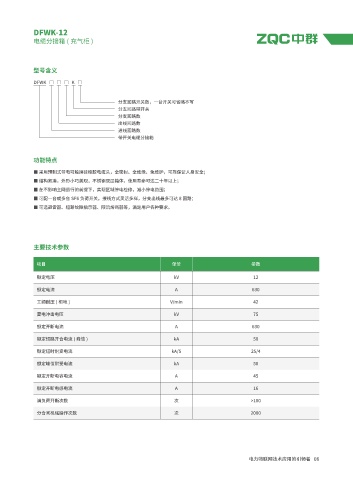

DFWK-12
电缆分接箱 ( 充气柜 )

型号含义

DFWK □ □ □ K □

分支回路开关数，一台开关可省略不写
分支回路带开关
分支回路数
出线回路数
进线回路数
带开关电缆分接箱

功能特点

■ 采用预制式带电可触摸硅橡胶电缆头，全密封、全绝缘、免维护，可靠保证人身安全；
■ 结构紧凑，外形小巧美观，不锈钢双层箱体，使用寿命可达二十年以上；
■ 在不影响主网运行的前提下，实现区域停电检修，减小停电范围；
■ 可配一台或多台 SF6 负荷开关。接线方式灵活多样，分支出线最多可达 8 回路；
■ 可选避雷器、短路故障指示器、限流熔断器等，满足用户各种要求。

主要技术参数

项目 单位 参数

额定电压 kV 12

额定电流 A 630
工频耐压 ( 相地 ) V/min 42

雷电冲击电压 kV 75
额定开断电流 A 630

额定短路开合电流 ( 峰值 ) kA 50

额定短时耐受电流 kA/S 25/4
额定峰值耐受电流 kA 50

额定开断电容电流 A 45

额定开断电感电流 A 16
满负荷开断次数 次 >100

分合闸机械操作次数 次 2000
