XGW-12~24kV 环网箱（开闭所） R
Ring cage (opening and closing)

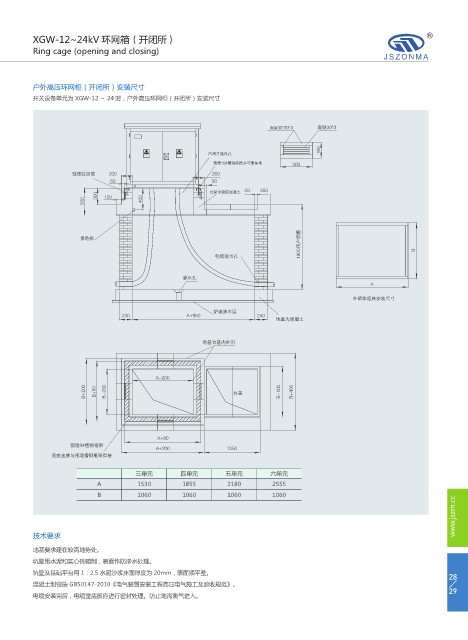

户外高压环网柜（开闭所）安装尺寸
开关设备单元为 XGW-12 ～ 24 时，户外高压环网柜（开闭所）安装尺寸

三单元 四单元 五单元 六单元
A 1530 1855 2180 2555
B 1060 1060 1060 1060
www.jszm.cc

技术要求
地基要求建在较高地势处。
坑壁用水泥和实心砖砌制，表面作防渗水处理。
坑壁及基础平台用 1：2.5 水泥沙浆抹面厚度为 20mm，表面须平整。
28
混泥土制做按 GB50147-2010《电气装置安装工程高压电气施工及验收规范》。
29
电缆安装完后，电缆室底板应进行密封处理。防止地沟潮气进入。
