XGW-12~24kV 环网箱（开闭所） R
Ring cage (opening and closing)

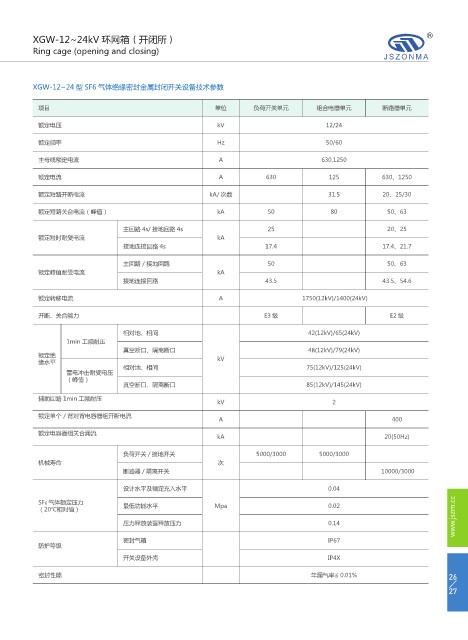

XGW-12~24 型 SF6 气体绝缘密封金属封闭开关设备技术参数

项目 单位 负荷开关单元 组合电器单元 断路器单元

额定电压 kV 12/24
额定频率 Hz 50/60

主母线额定电流 A 630,1250

额定电流 A 630 125 630、1250

额定短路开断电流 kA/ 次数 31.5 20、25/30

额定短路关合电流（峰值） kA 50 80 50、63
主回路 4s/ 接地回路 4s 25 20、25
额定短时耐受电流 kA
接地连接回路 4s 17.4 17.4、21.7

主回路／接地回路 50 50、63
额定峰值耐受电流 kA
接地连接回路 43.5 43.5、54.6
额定转移电流 A 1750(12kV)/1400(24kV)

开断、关合能力 E3 级 E2 级

相对地、相间 42(12kV)/65(24kV)
1min 工频耐压
真空断口、隔离断口 48(12kV)/79(24kV)
额定绝 kV
缘水平
相对地、相间 75(12kV)/125(24kV)
雷电冲击耐受电压
（峰值）
真空断口、隔离断口 85(12kV)/145(24kV)
辅助回路 1min 工频耐压
kV 2
额定单个／背对背电容器组开断电流 A 400

额定电容器组关合涌流
kA 20(50Hz)
负荷开关 / 接地开关 5000/3000 5000/3000
机械寿命 次
断路器 / 隔离开关 10000/3000

设计水平及额定充入水平 0.04
SF6 气体额定压力
（20℃相对值） 最低功能水平 Mpa 0.02

压力释放装置释放压力 0.14 www.jszm.cc
密封气箱 IP67
防护等级
开关设备外壳 IP4X

密封性能 年漏气率≤ 0.01% 26
