GMX65-12(CVF) 固体绝缘环网柜 R
Solid insulated ring network cabinet

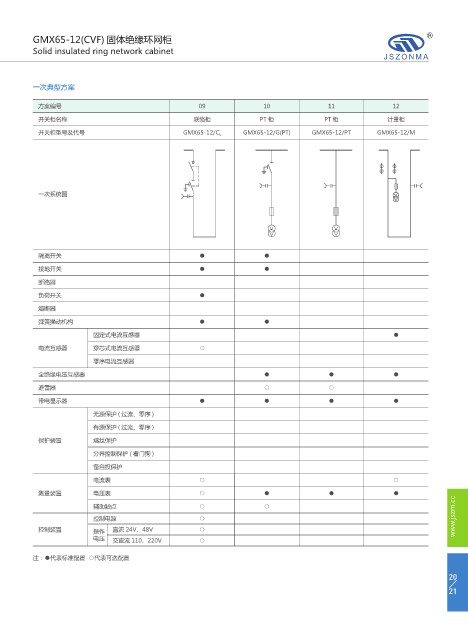

一次典型方案

方案编号 09 10 11 12

开关柜名称 联络柜 PT 柜 PT 柜 计量柜
开关柜型号及代号 GMX65-12/C L GMX65-12/G(PT) GMX65-12/PT GMX65-12/M

一次系统图

隔离开关 ● ●

接地开关 ● ●
断路器
负荷开关 ●
熔断器
弹簧操动机构 ● ●
固定式电流互感器 ●

电流互感器 穿芯式电流互感器 ○
零序电流互感器
全绝缘电压互感器 ● ● ●
避雷器 ○ ○
带电显示器 ● ● ● ●
无源保护 ( 过流、零序 )
有源保护 ( 过流、零序 )
保护装置 熔丝保护
分界控制保护 ( 看门狗 )

备自投保护
电流表 ○ ○
测量装置 电压表 ○ ● ● ●
辅助触点 ○ ○
控制电源 ○ www.jszm.cc
控制装置 操作 直流 24V、48V ○
电压 交直流 110、220V ○

注：●代表标准配置 ○代表可选配置
