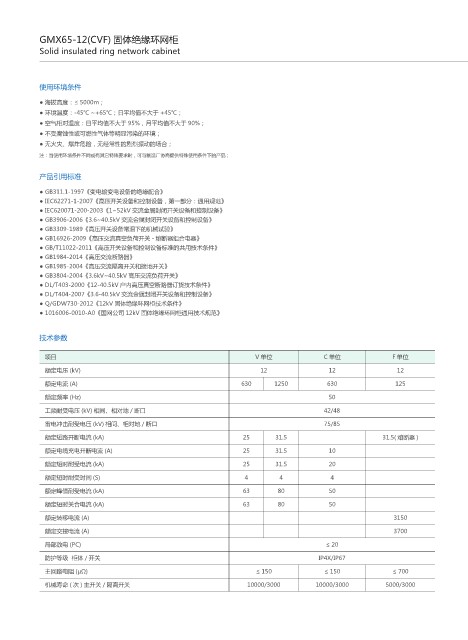

GMX65-12(CVF) 固体绝缘环网柜
           Solid insulated ring network cabinet




           使用环境条件

           ● 海拔高度:≤ 5000m;
           ● 环境温度:-45℃ ~+65℃;日平均值不大于 +45℃;
           ● 空气相对温度:日平均值不大于 95%,月平均值不大于 90%;
           ● 不受腐蚀性或可燃性气体等明显污染的环境;
           ● 无火灾、爆炸危险,无经常性的剧烈振动的场合;
           注:当使用环境条件不同或有其它特殊要求时,可与制造厂协商提供特殊使用条件下的产品;


           产品引用标准
           ● GB311.1-1997《变电输变电设备的绝缘配合》
           ● IEC62271-1-2007《高压开关设备和控制设备,第一部分:通用规范》
           ● IEC620071-200-2003《1~52kV 交流金属封闭开关设备和控制设备》
           ● GB3906-2006《3.6~40.5kV 交流金属封闭开关设备和控制设备》
           ● GB3309-1989《高压开关设备常温下的机械试验》
           ● GB16926-2009《高压交流真空负荷开关 - 熔断器组合电器》
           ● GB/T11022-2011《高压开关设备和控制设备标准的共用技术条件》
           ● GB1984-2014《高压交流断路器》
           ● GB1985-2004《高压交流隔离开关和接地开关》
           ● GB3804-2004《3.6kV~40.5kV 高压交流负荷开关》
           ● DL/T403-2000《12-40.5kV 户内高压真空断路器订货技术条件》
           ● DL/T404-2007《3.6-40.5kV 交流金属封闭开关设备和控制设备》
           ● Q/GDW730-2012《12kV 固体绝缘环网柜技术条件》
           ● 1016006-0010-A0《国网公司 12kV 固体绝缘环网柜通用技术规范》


           技术参数

             项目                                                    V 单位              C 单位             F 单位
             额定电压 (kV)                                              12                12               12
             额定电流 (A)                                          630      1250         630               125
             额定频率 (Hz)                                                                50

             工频耐受电压 (kV) 相间、相对地 / 断口                                                 42/48
             雷电冲击耐受电压 (kV) 相间、相对地 / 断口                                               75/85
             额定短路开断电流 (kA)                                      25      31.5                        31.5( 熔断器 )
             额定电缆充电开断电流 (A)                                     25      31.5          10
             额定短时耐受电流 (kA)                                      25      31.5          20
             额定短时耐受时间 (S)                                       4        4            4
             额定峰值耐受电流 (kA)                                      63       80           50

             额定短时关合电流 (kA)                                      63       80           50
             额定转移电流 (A)                                                                                3150
             额定交接电流 (A)                                                                                3700
             局部放电 (PC)                                                               ≤ 20
             防护等级  柜体 / 开关                                                         IP4X/IP67
             主回路电阻 (μΩ)                                            ≤ 150             ≤ 150            ≤ 700
                                                                                                                                                                                                                                              18
             机械寿命 ( 次 ) 主开关 / 隔离开关                               10000/3000       10000/3000        5000/3000
