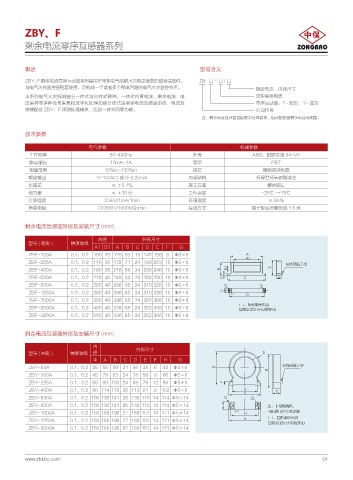

ZBY、F
剩余电流零序互感器系列
Residual Current Zero

Sequence Transformer 概述 型号含义

ZBY、F剩余电流零序互感器系列是用于采集电气线路火灾隐患信息的现场端器件，
与电气火灾监控器配套使用，可构成一个或者多个配电回路的电气火灾监控节点。 ZB □ - □ / □ 额定电流、内径尺寸
本系列电气火灾探测器分一体式与分体式两种，一体式内置电流、剩余电流、电 壳架等级电流
压采样等多种信号采集和数字化处理功能分体式由剩余电流互感器本体、电流互 零序互感器：F- 矩形、Y- 圆形
感器配合 ZBY、F 探测处理模块，达到一体式同等功能。 公司代号
注：剩余电流互感器搭配数字处理模块，组成智能型剩余电流探测器。

技术参数
电气参数 机械参数
工作频率 50~400Hz 外壳 ABS，阻燃等级 94-V0
额定输出 10mA~1A 骨架 PBT
测量范围 10%In~130%In 铁芯 镍刚或纳米晶
额定输出 0~1V(AC) 或 0~0.25mA 内部结构 环保型环氧树脂浇注
比值差 ≤ ±0.1% 施工方案 螺丝固定
想为差 ≤ ±10 分 工作温度 -25℃ ~+75℃
介质强度 2.5kV/1mA/1min 环境湿度 ≤ 85%
绝缘电阻 DC500V/1000MΩ/min 接线方式 端子型或屏蔽绞线 1.5 米

剩余电流互感器外形及安装尺寸 (mm)

内径 外形尺寸
型号(矩形) 精度等级
A1 B1 A B C D E F G
ZBF-100A 0.1，0.2 100 25 125 53 19 142 156 8 Φ6×8 "
"
ZBF-225A 0.1，0.2 140 35 172 71 24 188 203 10 Φ6×8 㐊㏫ᝂ〛ၼಷ
ZBF-400A 0.1，0.2 180 35 216 68 24 230 246 10 Φ6×8 # # #
ZBF-630A 0.1，0.2 220 46 248 83 24 266 280 10 Φ6×8 ' & $
ZBF-800A 0.1，0.2 260 46 296 85 24 310 326 10 Φ6×8 ( (
ZBF-1250A 0.1，0.2 260 46 296 85 24 310 326 10 Φ6×8 $
%
ZBF-2000A 0.1，0.2 300 46 336 85 24 352 366 10 Φ6×8
̬ ȟⴕᒎޕ҅⩡≭
ZBF-2500A 0.1，0.2 400 46 336 85 24 352 366 10 Φ6×8 ξᙋஔ 䔮⩔κ⃹ᢾ⾫ႀ
ZBF-3200A 0.1，0.2 500 46 336 85 24 352 366 10 Φ6×8

剩余电流互感器外形及安装尺寸 (mm)

内 外形尺寸
型号(圆形) 精度等级 径 %
Φ A B C D E F H G
ZBY-63A 0.1，0.2 25 55 59 21 56 38 6 45 Φ4×6 # 㐊㏫ᝂ〛ၼಷ
#
ZBY-100A 0.1，0.2 45 79 83 24 78 59 9 66 Φ5×8
ZBY-225A 0.1，0.2 65 99 103 24 98 79 12 86 Φ5×8 '
ZBY-400A 0.1，0.2 80 114 118 26 113 91 9 102 Φ5×8 & $
"
ZBY-630A 0.1，0.2 100 136 141 26 136 110 14 114 Φ5×14 ( (
ZBY-800A 0.1，0.2 100 136 141 26 136 110 14 114 Φ5×14 ∔喝䲊፤⩔㻰ᵨ喏
ZBY-1000A 0.1，0.2 150 188 196 27 188 151 14 171 Φ5×14 ) छᵥᢚ⩔ᝣ㺭Ⅾ჆ֆ
ZBY-1250A 0.1，0.2 150 188 196 27 188 151 14 171 Φ5×14 " θ ȟలᒎޕ҅⩡≭
ξᙋஔ 䔮⩔κ⩡㐲⾫ႀ
ZBY-2000A 0.1，0.2 150 188 196 27 188 151 14 171 Φ5×14

www.zbkbo.com 64
