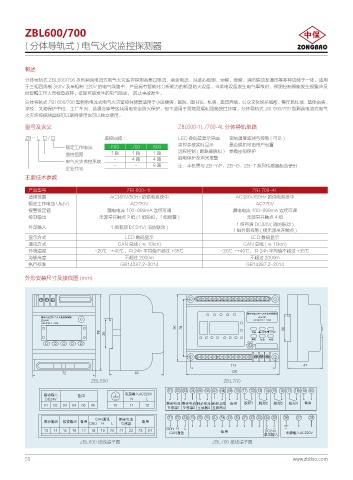

ZBL600/700
( 分体导轨式 ) 电气火灾监控探测器

概述
分体导轨式 ZBL600/700 系列剩余电流式电气火灾监控探测器集过电流、剩余电流、温度的检测、预警、报警、消防联动及通讯等多种功能于一体，适用
于三相四线制 380V 及单相制 220V 的电气线路中，产品具有智能化分析能力的新型防火设备。当供电设备发生电气事故时，探测控制器能发生报警声及
时提醒工作人员检查故障，排除可能发生的电气隐患， 防止事故发生。
分体导轨式 ZBL600/700 型剩余电流式电气火灾监控探测器适用于小区楼房、医院、图书馆、机房、集贸商场、公众文化娱乐场所、餐厅旅社地、集体宿舍、
学校、文物保护单位、工厂车间、普通仓库等区域用电安全防火保护。但不适用于易燃易爆和强腐蚀性环境。分体导轨式 JSL600/700 型剩余电流式电气
火灾监控探测器既可以联网使用也可以独立使用。
型号及含义 ZBL600-1L /700-4L 分体导轨单路
ZB - L □ / □ 监控回路 : LED 数码管显示界面 现场温度监测与控制 ( 可选 )
额定工作电流 600 700 800 监控参数实时显示 是否脱扣可由用户设置
远程控制 ( 断路器脱扣） 参数密码保护
监控回路 1 路 1 路 1 路
- 4 路 4 路 漏电保护及声光报警
电气火灾监控系统
- - 8 路 注：本机需与 ZB-Y/F、ZB-G、ZB-T 系列传感器配合使用
企业代号
主要技术参数

产品型号 ZBL600-1L ZBL700-4L
适用范围 AC380V/50Hz 的供电系统中 AC380V/50Hz 的供电系统中
额定工作电压 Ue(V) AC220V AC220V
报警设定值 漏电电流 100-999mA 连续可调 漏电电流 100-999mA 连续可调
控制输出 无源常开触点 2 组 (1 组脱扣，1 组报警 ) 无源常开触点 4 组
1 组有源 DC24V( 消防联动 )
外部输入 1 组有源 DC24V( 消防联动 )
1 组外部控制 ( 接无源常开触点 )
显示方式 LED 数码显示 LED 数码显示
通讯方式 CAN 总线 ( ≤ 10km) CAN 总线 ( ≤ 10km)
环境温度 -20℃ ~+40℃，且 24h 平均值不超过 +35℃ -20℃ ~+40℃，且 24h 平均值不超过 +35℃
海拔高度 不超过 2000m 不超过 2000m
执行标准 GB14287.2-2014 GB14287.2-2014

外形安装尺寸及接线图 (mm)

ޕ҅⩡≭ᐻ⩡⅀▗▪⯽ᣓᣎ≷ஔ
ޕ҅⩡≭ᐻ⩡⅀▗▪⯽ᣓᣎ≷ஔ ;#-
;#- (#
(#

䃪㒚 · ⊴䴟 · ᴑ䄎
⶚჆ ูѹ 㜖ᣓ

ZBL600 ZBL700

ᐎҮᣤЙ ܫၸ ႂຸᣤЙ"$ 7
%$ 7 / -
қͷႂึ қͷႂึ қͷႂึқͷႂึ ܫၸ ᑱ੭ ᑱ੭ ᑱ੭ ᑱ੭ ܫၸ

̈ਕ٧ ̈ਕ٧ ̈ਕ٧ ̈ਕ٧
$"/᤯ᝬ қͷႂึ
ᑱ੭ᣤѢ ઐ᝜ᣤѢ ܫၸ ܫၸ
(/% ) - ̈ਕ٧

(%/ ) - %$ 7
$"/᤯ζ ܫၸ ႂຸᣤЙ"$ 7
ᐎҮᣤЙ
ZBL600 接线端子图 ZBL700 接线端子图
