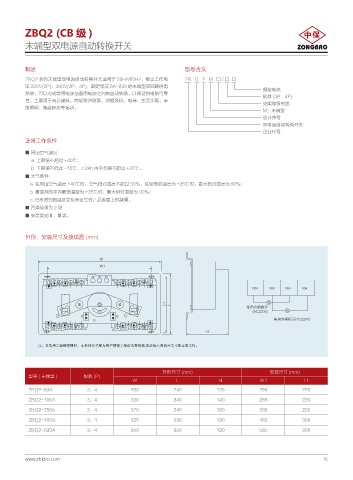

ZBQ2 (CB 级 )
末端型双电源自动转换开关

概述 型号含义
ZBQ2 系列末端型双电源自动转换开关适用于 50Hz/60Hz，额定工作电 ZB Q 2 M □ / □ □
压 220V(2P)、380V(3P、4P)，额定电流 6A-630 的末端型双回路供电
额定电流
系统。可以完成常用电源与备用电源之间的自动转换，以保证供电的可靠
极数 (3P、4P)
性。主要用于高层建筑、商场等消防泵、消烟风机、电梯、生活水泵、事
壳架等级电流
故照明、集散标志等场所。
M：末端型
设计序号
双电源自动转换开关
企业代号
正常工作条件

■ 周围空气温度：
a. 上限值不超过 +40℃；
b. 下限值不低过 -15℃；c.24h 内平均值不超过 +35℃。
■ 大气条件：
a. 在周围空气温度 +40℃时，空气相对湿度不超过 50％，在较低的温度为 +25℃时，最大相对湿度为 90％；
b. 最湿月的平均最低温度为 +25℃时，最大相对湿度为 90％；
c. 已考虑到因温度变化而发生在产品表面上的凝露。
■ 污染等级为 2 级
■ 安装类别Ⅱ、Ⅲ类。

外形、安装尺寸及接线图 (mm)

8
8
⩡⎼ ፤ऴ ำऴ
// /3 /) 3)

-
-
፤⩔ऴ䬤ᠳ⹦
"$ 7
ำ⩔ऴ䬤ᠳ⹦ "$ 7
)

∔喝ᑿ䔵⩔̵Ჭ᫙䌛ஔᬢ喏᱘㈧݃ᐬڟ䘩ͦ⩔ᝣ䶰⪅βⰤᏀ⮰䰢㏫〛 ߍᓱᣑڑ॒݅ᐬڟ̹㘩₏፤጑҈Ƞ

外形尺寸 (mm) 安装尺寸 (mm)
型号 ( 末端型 ) 极数 (P)
W L H W1 L1
ZBQ2-63A 3、4 290 240 135 255 220
ZBQ2-100A 3、4 320 240 140 285 220
ZBQ2-250A 3、4 370 240 160 335 220
ZBQ2-400A 3、4 525 330 190 465 300
ZBQ2-630A 3、4 650 330 190 585 300

www.zbkbo.com 16
