P. 21

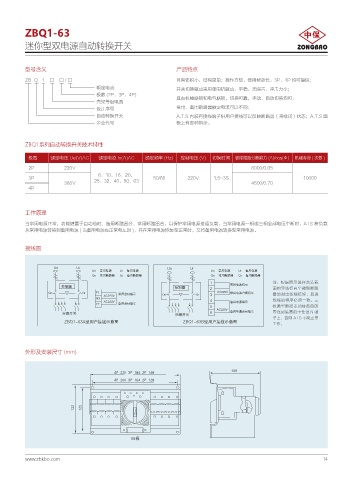

ZBQ1-63
迷你型双电源自动转换开关
型号含义 产品特点
ZB Q 1 - □ - □ / □ 具有体积小，结构简单；操作方便，使用帮命长，3P、4P 均可提供；
额定电流 开关切换驱动采用单电机驱动、平稳、无噪音、冲击力小；
极数 (2P、3P、4P)
具有机械联锁和电气联锁，切换可靠，手动、自动切换均可；
壳架等级电流
设计序号 常用、备用断路器额定电流可以不同；
自动转换开关 A.T.S 内装有接线端子供用户接线可以反映断路器（开或闭）状态；A.T.S 面
企业代号 板上有各种指示。
ZBQ1 系列自动转换开关技术特性
极数 额定电压 Ue(V)AC 额定电流 In(A)AC 额定频率 (Hz) 控制电压 (V) 切换时间 极限短路分断能力 (A)/cos(Φ) 机械寿命 ( 次数 )
2P 220V 6000/0.65
6、10、16、20、
3P 50/60 220V 1.5~3S 10000
380V 25、32、40、50、63 4500/0.70
4P
工作原理
当常用电源正常，功能键置于自动挡时，备用断路器分、常用断路器合，以保护常用电源接通负载。当常用电源一相或三相全部电压中断时，ATS 将负载
从常用电源转换到备用电源 ( 当备用电源有正常电压时 )，并在常用电源恢复至正常时，又将备用电源转换至常用电源。
接线图
Un Ur Un Ur
Un--常用电源 Ur--备用电源 Un--常用电源 Ur--备用电源
Qn--常用断路器 Qr--备用断路器 Qn--常用断路器 Qr--备用断路器
1 常用电源指示 注：根据图示选择合适载
控制器 控制器 2 面的导线将两个微型断路
Qn Qr F1 常用合闸指示 AC220V 常用电源合闸指示 器的进出线端接好，且进
AC220V Qn Qr 3
N3 线端的相序必须一致。三
AC220V 4 备用电源指示
F2 备用合闸指示
5 极微型断路器加接各自的
AC220V
分路开关 分路开关 6 备用电源合闸指示 零线到装置的中性线 N 端
子上，否则 ATS 不能正常
ZBQ1-63A型用户接线示意图 ZBQ1-63B型用户接线示意图 工作。
外形及安装尺寸 (mm)
109
4P 220 3P 184 2P 148
4P 200 3P 164 2P 128
132 120
四极
