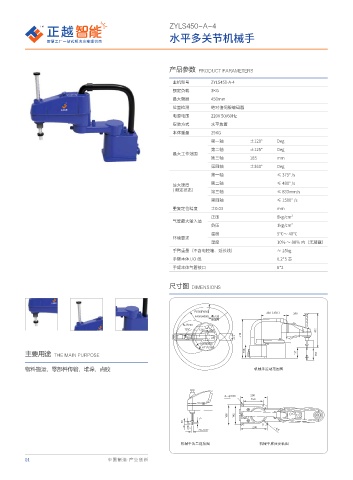

ZYLS450-A-4

水平多关节机械手

产品参数 PRODUCT PARAMETERS
主机型号 ZYLS450-A-4
额定负载 3KG
最大臂展 450mm
位置检测 绝对值伺服编码器
电源电压 220V 50/60Hz
安装方式 水平放置
本体重量 29KG
第一轴 ±120° Deg
第二轴 ±125° Deg
最大工作范围
第三轴 185 mm
第四轴 ±360° Deg
第一轴 ≤ 375° /s

最大速度 第二轴 ≤ 480° /s
( 额定状态）
第三轴 ≤ 833mm/s
第四轴 ≤ 1500° /s
重复定位精度 ±0.03 mm
正压 8kg/cm 2
气管最大输入值
负压 1kg/cm 2
温度 5℃～ 40℃
环境要求
湿度 10% ～ 80% 内（无凝露）
手臂重量（不含电控箱、延长线） ≈ 15kg
手臂本体 I/O 线 0.2*5 芯
手臂本体气管接口 6*2

尺寸图 DIMENSIONS

3 3 喋 喌
3 3 ᰬ๓≧
ߔ㠯ఠ
·
3
c c c c

3
3

主要用途 THE MAIN PURPOSE ·
物料搬运、零部件传输、堆垛、点胶 ᱦᷜ᝷䓼ߔ㠯ఠప ᱦᷜ᝷∁ڜ䔊ᣑప ᱦᷜ᝷ᏁᏓႵ㷱ప

3 3 喋 喌
3 3 ᰬ๓≧
ߔ㠯ఠ
·
3
c c c c

3
3
·
ᱦᷜ᝷䓼ߔ㠯ఠప ᱦᷜ᝷∁ڜ䔊ᣑప ᱦᷜ᝷ᏁᏓႵ㷱ప

01 中国制造·产业创新
