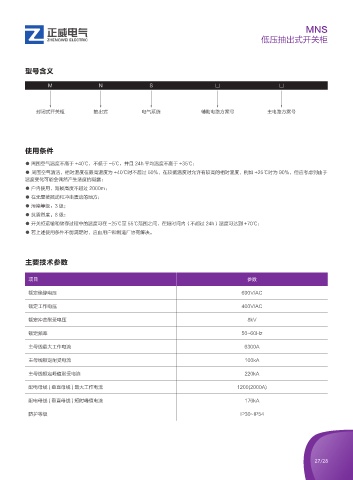

MNS
低压抽出式开关柜

型号含义

M N S □ □

封闭式开关柜 抽出式 电气系统 辅助电路方案号 主电路方案号

使用条件

● 周围空气温度不高于 +40℃，不低于 -5℃，并且 24h 平均温度不高于 +35℃；
● 周围空气清洁，相对湿度在最高温度为 +40℃时不超过 50%，在较低温度时允许有较高的相对湿度，例如 +25℃时为 90%，但应考虑到由于
温度变化可能会偶然产生适度的凝露；
● 户内使用，海拔高度不超过 2000m；
● 在无显著摇动和冲击震动的地方；
● 污染等级：3 级；
● 抗震烈度：8 级；
● 开关柜运输和储存过程中的温度可在 -25℃至 55℃范围之间，在短时间内（不超过 24h）温度可达到 +70℃；
● 若上述使用条件不能满足时，应由用户和制造厂协商解决。

主要技术参数

项目 参数

额定绝缘电压 690V/AC

额定工作电压 400V/AC

额定冲击耐受电压 8kV

额定频率 50~60Hz
主母线最大工作电流 6300A

主母线额定耐受电流 100kA

主母线额定峰值耐受电流 220kA

配电母线 ( 垂直母线 ) 最大工作电流 1200(2000A)

配电母线 ( 垂直母线 ) 短时峰值电流 176kA
防护等级 IP30~IP54
