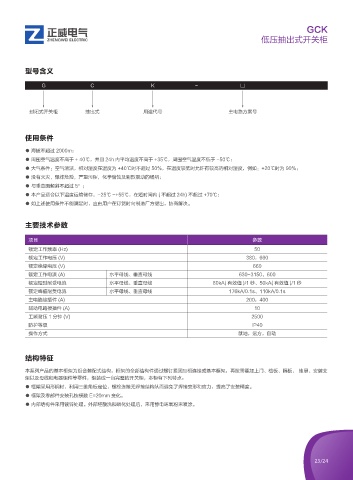

GCK
低压抽出式开关柜

型号含义

G C K - □

封闭式开关柜 抽出式 用途代号 主电路方案号

使用条件

● 海拔不超过 2000m；
● 周围空气温度不高于 + 40℃，并且 24h 内平均温度不高于 +35℃，周围空气温度不低于 -50℃；
● 大气条件：空气清洁，相对湿度在温度为 +40℃时不超过 50%，在温度较低时允许有较高的相对湿度，例如：+20℃时为 90%；
● 没有火灾，爆炸危险，严重污秽，化学腐蚀及剧烈震动的场所；
● 与垂直面倾斜不超过 5°；
● 本产品适合以下温度运输储存：-25℃ ~+55℃，在短时间内 ( 不超过 24h) 不超过 +70℃；
● 如上述使用条件不能满足时，应由用户在订货时向制造厂方提出，协商解决。

主要技术参数

项目 参数
额定工作频率 (Hz) 50
额定工作电压 (V) 380，660
额定绝缘电压 (V) 660
额定工作电流 (A) 水平母线、垂直母线 630-3150、600
额定短时耐受电流 水平母线、垂直母线 80kA( 有效值 )/1 秒、50kA( 有效值 )/1 秒
额定峰值耐受电流 水平母线、垂直母线 176kA/0.1s、110kA/0.1s
主电路接插件 (A) 200，400
辅助电路接插件 (A) 10
工频耐压 1 分钟 (V) 2500
防护等级 IP40
操作方式 就地，远方，自动

结构特征

本系列产品的基本柜架为组合装配式结构，柜架的全部结构件通过螺钉紧固互相连接成基本框架，再按需要加上门、档板、隔板、 抽屉、安装支
架以及母线和电器组件等零件，组装成一台完整的开关柜，本柜有下列特点：
● 框架采用形钢材，利用三维角板定位，螺栓连接无焊接结构从而避免了焊接变形和应力，提高了安装精度。
● 框架及零部件安装孔按模数 E=20mm 变化。
● 内部结构件采用镀锌处理。外部经酸洗和磷化处理后，采用静电环氧粉末喷涂。

23/24
