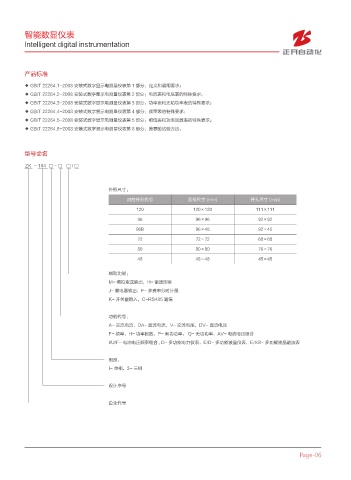

智能数显仪表

Intelligent digital instrumentation

产品标准

◆ GB/T 22264.1-2008 安装式数字显示电测量仪表第 1 部分：定义和通用要求；
◆ GB/T 22264.2-2008 安装式数字显示电测量仪表第 2 部分：电流表和电压表的特殊要求；
◆ GB/T 22264.3-2008 安装式数字显示电测量仪表第 3 部分：功率表和无功功率表的特殊要求；
◆ GB/T 22264.4-2008 安装式数字显示电测量仪表第 4 部分：频率表的特殊要求；
◆ GB/T 22264.5-2008 安装式数字显示电测量仪表第 5 部分：相位表和功率因数表的特殊要求；
◆ GB/T 22264.8-2008 安装式数字显示电测量仪表第 8 部分：推荐的试验方法。

型号命名

ZK - 194 □ - □ □ / □

外形尺寸：
对应外形代号 面框尺寸 (mm) 开孔尺寸 (mm)
120 120×120 111×111

96 96×96 92×92
96B 96×48 92×45
72 72×72 68×68
80 80×80 76×76
48 48×48 45×45

辅助功能：
M- 模拟变送输出，H- 谐波测量
J- 继电器输出，F- 多费率分时计量
K- 开关量输入，C-RS485 通信

功能代号：
A- 交流电流，DA- 直流电流，V- 交流电压，DV- 直流电压
F- 频率，H- 功率因数，P- 有功功率， Q- 无功功率，AV- 电流电压组合
I/U/F- 电流电压频率组合 , D- 多功能电力仪表，E/D- 多功能液晶仪表，E/XB- 多功能液晶谐波表

相别：
I- 单相，3- 三相

设计序号

企业代号

Page-06
