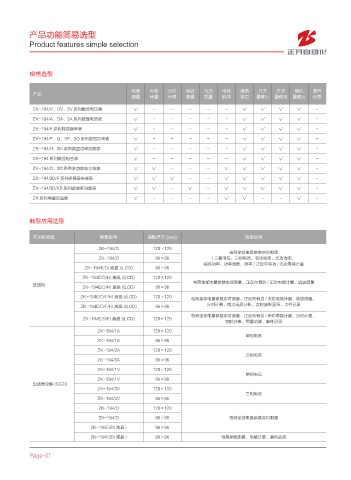

产品功能简易选型

           Product features simple selection




           规格选型


                                              电量     电能    分时    谐波    电力    电能     通讯    开关    开关    模拟     事件
            产品
                                              测量     计量    计费    测量    质量    脉冲     接口   量输入   量输出    量输出    记录
            ZK-194/V、DV、3V 系列数显电压表             √      -     -     -     -     -     √      √     √     √      -
            ZK-194/A、DA、3A 系列数显电流表             √      -     -     -     -     -     √      √     √     √      -
            ZK-194/F 系列数显频率表                   √      -     -     -     -     -     √      √     √     √      -
            ZK-194/P、Q、3P、3Q 系列数显功率表           √      -     -     -     -     -     √      √     √     √      -

            ZK-194/H、3H 系列数显功率因数表              √      -     -     -     -     -     √      √     √     √      -
            ZK-194 系列数显组合表                     √      -     -     -     -     -     √      √     √     √      -
            ZK-194/D、3D 系列多功能电力仪表              √     √      -     -     -     √     √      √     √     √      -
            ZK-194/3D/F 系列多费率电能表               √     √      √     -     -     √     √      √     √     √      -
            ZK-194/3D/XB 系列谐波多功能表              √     √      -     √     -     √     √      √     √     √      -
            ZK 系列电量变送器                         √      -     -     -     -     √     √      -     -     √      -



           典型应用选型

            开关柜类型                  规格型号             面框尺寸 (mm)                        功能说明

                                   ZK-194/D           120×120
                                                                                电网全部电量参数实时测量
                                   ZK-194/D           96×96               ( 三相电压、三相电流、有功功率、无功功率、
                                                                       视在功率、功率因数、频率 ) 正反向有功 / 无功电能计量
                              ZK-194E/D( 液晶 )(LCD)    96×96
                             ZK-194E/D/H( 液晶 )(LCD)   120×120
                                                                   电网全部电量参数实时测量、正反向有功 / 无功电能计量、谐波测量
            进线柜
                             ZK-194E/D/H( 液晶 )(LCD)   96×96
                             ZK-194E/D/F/H( 液晶 )(LCD)  120×120
                                                                   电网全部电量参数实时测量、正反向有功 / 无功电能计量、谐波测量、
                                                                        分时计费、电力品质分析、实时波形显示、事件记录
                             ZK-194E/D/F/H( 液晶 )(LCD)  96×96
                                                                   电网全部电量参数实时测量、正反向有功 / 无功电能计量、分时计费、
                             ZK-194E/D/F( 液晶 )(LCD)   120×120
                                                                               定时抄表、需量功能、事件记录
                                   ZK-194/1A          120×120
                                                                                      单相电流
                                   ZK-194/1A          96×96
                                   ZK-194/3A          120×120
                                                                                      三相电流
                                   ZK-194/3A          96×96
                                   ZK-194/1V          120×120
                                                                                      单相电压
                                   ZK-194/1V          96×96
            出线固定柜 (GGD)
                                   ZK-194/3V          120×120
                                                                                      三相电压
                                   ZK-194/3V          96×96
                                   ZK-194/D           120×120
                                   ZK-194/D           96×96                     电网全部电量参数实时测量
                                ZK-194E/D( 液晶 )       96×96
                                ZK-194E/D( 液晶 )       96×96                  电量参数测量、电能计量、漏电监控
