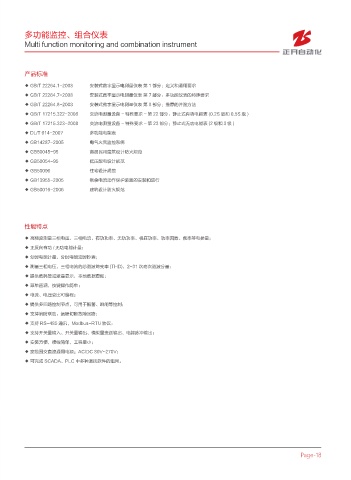

Page 21 - 浙江正开自动化设备有限公司

多功能监控、组合仪表

Multi function monitoring and combination instrument

产品标准

◆ GB/T 22264.1-2008 安装式数字显示电测量仪表 第 1 部分：定义和通用要求
◆ GB/T 22264.7-2008 安装式数字显示电测量仪表 第 7 部分：多功能仪表的特殊要求
◆ GB/T 22264.8-2008 安装式数字显示电测量仪表 第 8 部分：推荐的并验方法
◆ GB/T 17215.322-2008 交流电测量设备 - 特殊要求 - 第 22 部分：静止式有功电能表 (0.2S 级和 0.5S 级 )
◆ GB/T 17215.323-2008 交流电测量设备 - 特殊要求 - 第 23 部分：静止式无功电能表 (2 级和 3 级 )
◆ DL/T 614-2007 多功能电能表
◆ GB14287-2005 电气火灾监控系统
◆ GB50045-95 高层民用建筑设计防火规范
◆ GB50054-95 低压配电设计规范
◆ GB50096 住宅设计规范
◆ GB13955-2005 剩余电流动作保护装置的安装和运行
◆ GB50016-2006 建筑设计防火规范

性能特点

◆ 高精度测量三相电压、三相电流、有功功率、无功功率、视在功率、功率因数、频率等电参量；
◆ 正反向有功 / 无功电能计量；
◆ 分时电能计量、分时电能定时抄表；
◆ 测量三相电压、三相电流的总谐波畸变率 (THD)，2-31 次奇次谐波分量；
◆ 提供数码管或液晶显示，本地数据查询；
◆ 菜单直观，按键操作简单；
◆ 电流、电压变比可编程；
◆ 提供多回路控制节点，可用于报警、跳闸等控制；
◆ 支持消防联动，远程切断故障回路；
◆ 支持 RS-485 通讯，Modbus-RTU 协议；
◆ 支持开关量输入、开关量输出、模拟量变送输出、电能脉冲输出；
◆ 安装方便，接线简单，工程量小；
◆ 宽范围交直流通用电源：AC/DC 80V~270V；
◆ 可完成 SCADA、PLC 中多种通讯软件的组网。

Page-18
