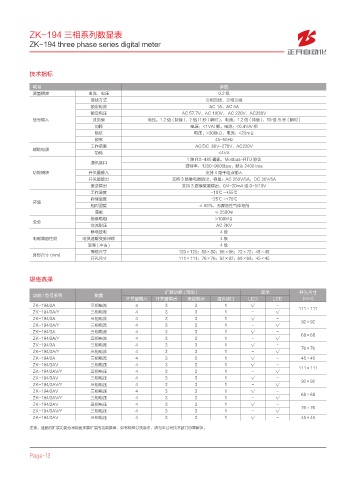

ZK-194 三相系列数显表

ZK-194 three phase series digital meter

技术指标

项目 参数
测量精度 电流、电压 0.2 级
接线方式 三相四线、三相三线
额定电流 AC 1A、AC 5A
额定电压 AC 57.7V、AC 100V、 AC 220V、AC380V
信号输入 过负载 电压：1.2 倍 ( 持续 )，2 倍 /1 秒 ( 瞬时 )，电流：1.2 倍 ( 持续 )，10 倍 /5 秒 ( 瞬时 )
功耗 电压：<1VA/ 相，电流：<0.4VA/ 相
阻抗 电压：>300kΩ，电流：<20mΩ
频率 45~65Hz
工作范围 AC/DC 80V~270V、AC220V
辅助电源
功耗 <4VA
1 路 RS-485 通讯，Modbus-RTU 协议
通讯接口
波特率：1200~9600bps，默认 2400 bps
功能模块 开关量输入 支持 4 路干结点输入
开关量输出 支持 3 路继电器输出，容量：AC 250V/5A，DC 30V/5A
变送输出 支持 3 路模拟量输出：0/4~20mA 或 0~5/10V
工作温度 -10℃ ~+55℃
存储温度 -25℃ ~+70℃
环境
相对湿度 ≤ 93%，无腐蚀性气体场所
海拔 ≤ 2500m
绝缘电阻 >100MΩ
安全
交流耐压 AC 2KV
静电放电 4级
电磁兼容性能 电快速瞬变脉冲群 4级
浪涌(冲击) 4级
面框尺寸 120×120；80×80；96×96；72×72；48×48
外形尺寸 (mm)
开孔尺寸 111×111；76×76；92×92；68×68；45×45

规格选择

扩展功能 ( 选配 ) 显示 开孔尺寸
功能 / 型号系列 测量
开关量输入 开关量输出 变送输出 通讯接口 LED LCD (mm)
ZK-194/3A 三相电流 4 3 3 1 √ －
111×111
ZK-194/3A/Y 三相电流 4 3 3 1 － √
ZK-194/3A 三相电流 4 3 3 1 √ －
92×92
ZK-194/3A/Y 三相电流 4 3 3 1 － √
ZK-194/3A 三相电流 4 3 3 1 √ －
68×68
ZK-194/3A/Y 三相电流 4 3 3 1 － √
ZK-194/3A 三相电流 4 3 3 1 √ －
76×76
ZK-194/3A/Y 三相电流 4 3 3 1 － √
ZK-194/3A 三相电流 4 3 3 1 √ － 45×45
ZK-194/3AV 三相电压 4 3 3 1 √ －
111×111
ZK-194/3AV/Y 三相电压 4 3 3 1 － √
ZK-194/3AV 三相电压 4 3 3 1 √ －
92×92
ZK-194/3AV/Y 三相电压 4 3 3 1 － √
ZK-194/3AV 三相电压 4 3 3 1 √ －
68×68
ZK-194/3AV/Y 三相电压 4 3 3 1 － √
ZK-194/3AV 三相电压 4 3 3 1 √ －
76×76
ZK-194/3AV/Y 三相电压 4 3 3 1 － √
ZK-194/3AV 三相电压 4 3 3 1 √ － 45×45
注意：选配的扩展功能为常规最多能扩展的功能数量，如有特殊订货要求，请与本公司技术部门协商解决。
