TGDY55 系列浪涌保护器 TGDY55 系列浪涌保护器

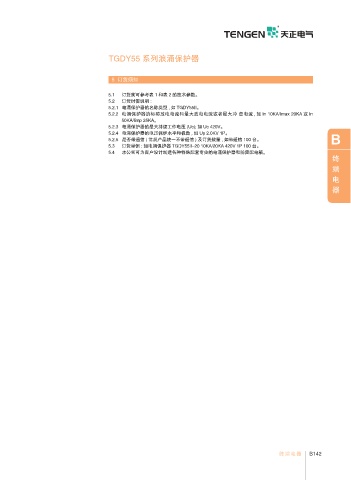

4 外形及安装尺寸 5 订货须知

4.1 TGDY55II-10~40( 图 1) 外形安装尺寸图 : 5.1 订货前可参考表 1 和表 2 的技术参数。
5.2 订货时需说明 :
5.2.1 电涌保护器的名称类型 , 如 TGDY55II。
5.2.2 电涌保护器的标称放电电流和最大放电电流或者最大冲 击电流 , 如 In 10KA/Imax 20KA 或 In
50KA/limp 25KA。
5.2.3 电涌保护器的最大持续工作电压 (Uc); 如 Uc 420V。
B 5.2.4 电涌保护器的电压保护水平和极数 , 如 Up 2.0KV 1P。 B
5.2.5 是否带遥信 ( 常规产品统一不带遥信 ) 及订货数量 , 如带遥信 100 台。
5.3 订货举例 : 如电涌保护器 TGDY55II-20 10KA/20KA 420V 1P 100 台。
5.4 本公司可为客户设计制造各种特殊配套专业的电涌保护器和防雷配电箱。
终 终
端 端

电 电
器 器
4.2 TGDY55II-60~100( 图 2) 外形安装尺寸图 :

4.2 TGDY55II-120~200 外形安装尺寸图 :
