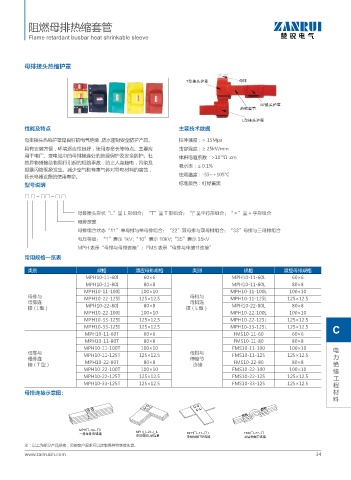

阻燃母排热缩套管

Flame retardant busbar heat shrinkable sleeve

母排接头热缩护罩

5ಷᣑ๠័㒕 ⃹ᢾ

*ಷᣑ๠័㒕
☙㑕຃ネ
-ಷᣑ๠័㒕
性能及特点 主要技术数据
母排接头热缩护罩是良好的电气绝缘，防水密封安全防护产品。 拉伸强度：> 15Mpa
具有安装方便，环境适应性良好，使用寿命长等特点。主要应 击穿强度：≥ 25kV/mm
用干电厂、变电站中的母排接连处的绝缘保护及安全防护。杜 体积电阻系数：>10 Ω .cm
14
绝异物搭接动物爬行引起的短路事故．防止人身触电，污染及 吸水率：≤ 0.1%
凝露闪络现象发生。减少空气和有害气体对导电材料的腐蚀，
延长电器设备的使用寿命。 使用温度：-55~+105℃
型号说明 标准颜色：红绿黄黑

□ □ - □□ - □ □

母排接头形状“L”呈 L 形组合；“T”呈 T 形组合；“|" 呈平行形组合；“×”呈 + 字形组合
母排宽度
母排组合状态“11”单母排与单母排组合；“22”双母排与双母排组合；“33”母排与三母排组合
电压等级：“1”表示 1kV;“10”表示 10kV;“35”表示 35kV
MPH 表示“母排与母排连接”；FMS 表示“母排与伸缩节连接”
常用规格一览表
类别 规格 适应母排规格 类别 规格 适应母排规格
MPH10-11-60I 60×6 MPH10-11-60L 60×6
MPH10-11-80I 80×8 MPH10-11-80L 80×8
MPH10-11-100I 100×10 MPH10-11-100L 100×10
母排与 MPH10-22-125I 125×12.5 母排与 MPH10-11-125L 125×12.5
母排连 母排连
接（I 型） MPH10-22-80I 80×8 接（L 型） MPH10-22-80L 80×8
MPH10-22-100I 100×10 MPH10-22-100L 100×10
MPH10-33-125I 125×12.5 MPH10-22-125L 125×12.5
MPH10-33-125I 125×12.5 MPH10-33-125L 125×12.5 C
MPH10-11-60T 60×6 FMS10-11-60 60×6
MPH10-11-80T 80×8 FMS10-11-80 80×8
MPH10-11-100T 100×10 FMS10-11-100 100×10
母排与 MPH10-11-125T 125×12.5 母排与 FMS10-11-125 125×12.5 电
母排连 伸缩节 力
接（T 型） MPH10-22-80T 80×8 连接 FMS10-22-80 80×8 绝
MPH10-22-100T 100×10 FMS10-22-100 100×10 缘
MPH10-22-125T 125×12.5 FMS10-22-125 125×12.5 工
MPH10-33-125T 125×12.5 FMS10-33-125 125×12.5 程
母排连接示意图： 材
料

.1)ȋ ȋ* .1)ȋ ȋ-
̵ᢾ⃹ᢾ*ಷ䔊ᣑ .1)ȋ ȋ5 '.4ȋ ȋ
ࣸᢾ⃹ᢾ-ಷ䔊ᣑ ࢁᢾ⃹ᢾ5ಷ䔊ᣑ ࣸᅮѤ㑕㞮䔊ᣑ
注：以上为部分产品规格，另按客户需求可以定制各种特制接头盒。
