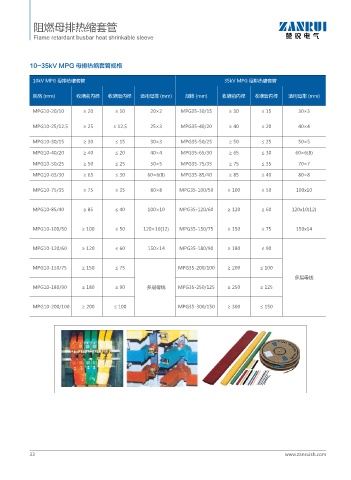

阻燃母排热缩套管

Flame retardant busbar heat shrinkable sleeve

10~35kV MPG 母排热缩套管规格

10kV MPG 母排热缩套管 35kV MPG 母排热缩套管

规格 (mm) 收缩前内径 收缩后内径 适用母排 (mm) 规格 (mm) 收缩前内径 收缩后内径 适用母排 (mm)

MPG10-20/10 ≥ 20 ≤ 10 20×2 MPG35-30/15 ≥ 30 ≤ 15 30×3

MPG10-25/12.5 ≥ 25 ≤ 12.5 25×3 MPG35-40/20 ≥ 40 ≤ 20 40×4

MPG10-30/15 ≥ 30 ≤ 15 30×3 MPG35-50/25 ≥ 50 ≤ 25 50×5
MPG10-40/20 ≥ 40 ≤ 20 40×4 MPG35-65/30 ≥ 65 ≤ 30 60×6(8)
MPG10-50/25 ≥ 50 ≤ 25 50×5 MPG35-75/35 ≥ 75 ≤ 35 70×7

MPG10-65/30 ≥ 65 ≤ 30 60×6(8) MPG35-85/40 ≥ 85 ≤ 40 80×8

MPG10-75/35 ≥ 75 ≤ 35 80×8 MPG35-100/50 ≥ 100 ≤ 50 100x10

MPG10-85/40 ≥ 85 ≤ 40 100×10 MPG35-120/60 ≥ 120 ≤ 60 120x10(12)

MPG10-100/50 ≥ 100 ≤ 50 120×10(12) MPG35-150/75 ≥ 150 ≤ 75 150x14

MPG10-120/60 ≥ 120 ≤ 60 150×14 MPG35-180/90 ≥ 180 ≤ 90

MPG10-150/75 ≥ 150 ≤ 75 MPG35-200/100 ≥ 200 ≤ 100
多层母线
MPG10-180/90 ≥ 180 ≤ 90 多层母线 MPG35-250/125 ≥ 250 ≤ 125

MPG10-200/100 ≥ 200 ≤ 100 MPG35-300/150 ≥ 300 ≤ 150
