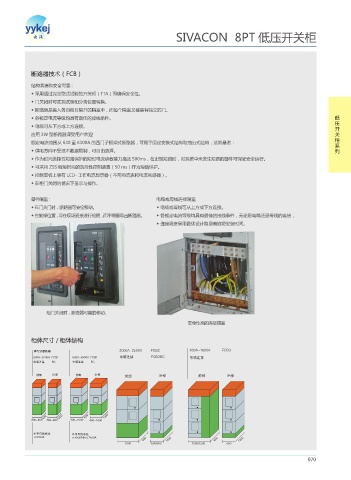

SIVACON 8PT 低压开关柜

断路器技术（FCB）

结构紧凑和安全可靠 :
◆ 采用通过完全型式试验的开关柜（TTA）而确保安全性。
◆ 门关闭时可实现试验和分离位置转换。
◆ 断路器是装入各自相互隔开的隔室中，而每个隔室又都装有独立的门。
◆ 各额定电流等级均具有最佳的接线条件。 低
压
◆ 电缆可从下方或上方连接。 开
应用 3W 型断路器深受用户欢迎 关
柜
额定电流范围从 630 至 6300A 的西门子框架式断路器，可用于固定安装式结构和抽出式结构，这就是说：
系
◆ 供电方向不受技术数据限制，可自由选择。 列
◆ 作为时间选择性短路保护的短时电流承载能力高达 500ms，在出现短路时，对系统中未发生短路的部件可保证安全运行。
◆ 可采用 ZSS 缩短时间的选择性控制装置（50 ms）作为短路保护。
◆ 控制面板上事有 LCD- 工作电流显示器（不用电流表和电流互感器）。
◆ 在柜门关闭的情况下显示与操作。

器件隔室 : 电缆或母线连接隔室
◆ 在门关门时，断路器可安全移动。 ◆ 电缆或母线可从上方或下方连接。
◆ 在维修位置，可在现场直接进行检查，而不需要取出断路器。 ◆ 各额定电流等级均具有最佳的接线条件，无论是电缆还是母线的连接，
◆ 连接隔室采用最优设计将显著缩短安装时间。

柜门关闭时，断路器可靠的移动。

安全性高的连接隔室

柜体尺寸 / 柜体结构

ಳ౵यறᡸ٧ " " '$# " " '$#
" " '$# " " '$# ႂ፵ᤋଋ '$# #$ ႂ፵ᤋଋ
ႂ፵ᤋଋ #$ ႂ፵ᤋଋ #$

ґᦉ Րᦉ ґᦉ Րᦉ ґᦉ Րᦉ ґᦉ Րᦉ

පࣰආጲጆፑ පࣰආጲጆፑ
ĸ " ĸ "֖ĸ "
