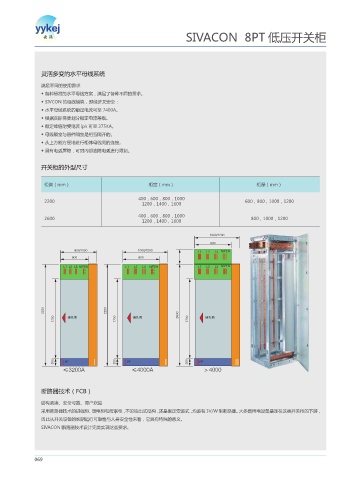

SIVACON 8PT 低压开关柜

灵活多变的水平母线系统

满足不同的使用需求
◆ 各种标准的水平母线方案，满足了各种不同的需求。
◆ SIVCON 的母线模块，即经济又安全：
◆ 水平母线系统的额定电流可至 7400A。
◆ 根据实际需要划分额定电流等级。
◆ 额定峰值耐受电流 Ipk 可至 375KA。
◆ 母线隔室与器件隔室是相互隔开的。
◆ 从上方能方便地进行柜体母线间的连接。
◆ 具有电弧屏障，可对内部故障电弧进行限制。

开关柜的外型尺寸

柜高（mm） 柜宽（mm） 柜深（mm）

400，600，800，1000
2200 1200，1400，1600 600，800，1000，1200

2600 400，600，800，1000 800，1000，1200
1200，1400，1600

- - - / 1&/

- - - / 1&/ - - - / 1&/ - - - / 1&/

ୱͺ᭦ ୱͺ᭦ ୱͺ᭦

1& 1& 1&
ĸ " ĸ " Ὕ

断路器技术（FCB）

结构紧凑、安全可靠、用户欢迎
采用断路器技术的进线柜、馈电柜和母联柜，不论抽出式结构，还是固定安装式，均装有 3V/W 型断路器。大多数用电设备是连在这类开关柜的下游，
因此从开关设备的长期运行可靠性与人身安全性来看，它具有特殊的意义。
SIVACON 断路器技术设计完美实现这些要求。

069
