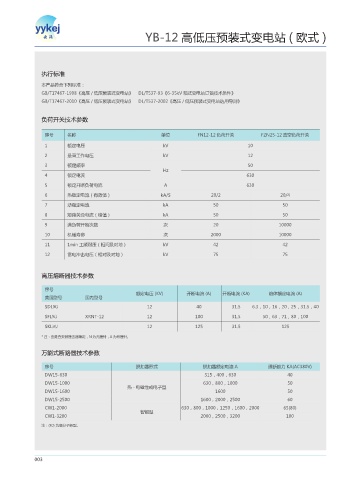

YB-12 高低压预装式变电站 ( 欧式 )
执行标准
本产品符合下列标准：
GB/T17467-1998《高压 / 低压预装式变电站》 DL/T537-93《6-35kV 箱式变电站订货技术条件》
GB/T17467-2010《高压 / 低压预装式变电站》 DL/T537-2002《高压 / 低压预装式变电站选用导则》
负荷开关技术参数
序号 名称 单位 FN12-12 负荷开关 FZN25-12 真空负荷开关
1 额定电压 kV 10
2 最高工作电压 kV 12
3 额定频率 50
Hz
4 额定电流 630
5 额定开断负荷电流 A 630
6 热稳定电流（有效值） kA/S 20/2 20/4
7 动稳定电流 kA 50 50
8 短路关合电流（峰值） kA 50 50
9 满负荷开断次数 次 20 10000
10 机械寿命 次 2000 10000
11 1min 工频耐压（相间及对地） kV 42 42
12 雷电冲击电压（相对及对地） kV 75 75
高压熔断器技术参数
序号
额定电压 (KV) 开断电流 (A) 开断电流 (KA) 熔体额定电流 (A)
英国型号 国内型号
SDL※J 12 40 31.5 6.3，10，16，20，25，31.5，40
SFL※J XRNT-12 12 100 31.5 50，63，71，80，100
SKL※J 12 125 31.5 125
* 注：由是否安装撞击器确定，N 为无撞针，A 为有撞针。
万能式断路器技术参数
序号 脱扣器形式 脱扣器额定电流 A 通断能力 KA(AC380V)
DW15-630 315，400，630 40
DW15-1000 630，800，1000 50
热 - 电磁性或电子型
DW15-1600 1600 50
DW15-2500 1600，2000，2500 60
CW1-2000 630，800，1000，1250，1600，2000 65(80)
智能型
CW1-3200 2000，2500，3200 100
注：(80) 为高分子断型。
