P. 15

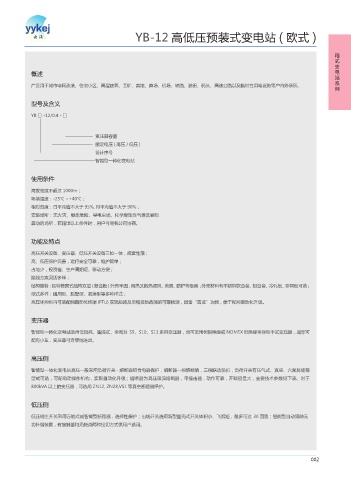

YB-12 高低压预装式变电站 ( 欧式 )


                                                                                                                    箱
                                                                                                                    式
                                                                                                                    变
            概述                                                                                                      电
                                                                                                                    站
            广泛用于城市电网改造、住宅小区、高层建筑、工矿、宾馆、商场、机场、铁路、油田、码头、高速公路以及临时性用电设施等户内外场所。                                          系
                                                                                                                    列

            型号及含义
            YB □ -12/0.4 - □



                                  变压器容量
                                  额定电压 ( 高压 / 低压 )
                                  设计序号
                                  智能型一体化变电站


            使用条件
            海拔高度不超过 1000m;
            环境温度:-25℃ ~+40℃;
            相对湿度:日平均值不大于 95%, 月平均值不大于 90%;
            安装场所:无火灾、爆炸危险、导电尘埃、化学腐蚀性气体及剧烈
            震动的场所,若超出以上条件时,用户可与我公司协商。


            功能及特点

            高压开关设备、变压器、低压开关设备三位一体,成套性强;
            高、低压保护完善,运行安全可靠,维护简单;
            占地少,投资省、生产周期短、移动方便;
            接线方案灵活多样;
            结构独特:独特蜂窝式结构双层 ( 复合板 ) 外壳牢固,隔热又散热通风、美观、防护等级高,外壳材料有不锈钢钦合金、铝合金、冷轧板、彩钢板可选;
            型式多样:通用型、别墅型、紧凑型等多种样式;
            高压环网柜内可装配网自动化终端 (FTU) 实现短路及单相接地故障的可靠检测,具备“四遥”功能,便于配网自动化升级。


            变压器

            智能型一体化变电站选用低损耗、油浸式、全密封 S9、S10、S11 系列变压器,也可选用树脂绝缘或 NOMEX 纸绝缘环保型干式变压器,底部可
            配有小车,变压器可方便地进出。


            高压侧

            智能型一体化变电站高压一般采用负荷开关 - 熔断器组合电器保护,熔断器一相熔断后,三相联动脱扣,负荷开关有压气式、真空、六氟化硫等
            型式可选,可配电动操作机构,实现自动化升级;熔断器为高压限流熔断器,带撞击器,动作可靠,开断容量大,主要技术参数见下表。对于
            800kVA 以上的变压器,可选用 ZN12, ZN28,VS1 等真空断路器保护。


            低压侧

            低压侧主开关采用万能式或智能型断路器,选择性保护;出线开关选用新型塑壳式开关体积小、飞弧短,最多可达 30 回路;智能型自动跟踪无
            功补偿装置,有接触器和无触点两种投切方式供用户选用。





                                                                                                            002
