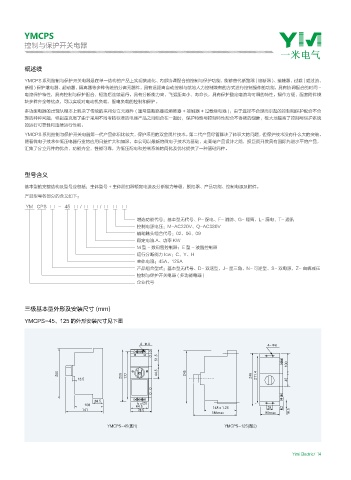

Page 19 - 浙江一米电气有限公司

YMCPS

控制与保护开关电器

概述续

YMCPS 系列控制与保护开关电器是在单一结构的产品上实现集成化、内部协调配合的控制与保护功能，能够替代断路器 ( 熔断器 )、接触器、过载 ( 或过流、
断相 ) 保护继电器、起动器、隔离器等多种传统的分离元器件，具有远距离自动控制与就地人力控制兼有的方式进行控制操作的功能，具有协调配合的时间 -
电流保护特性，具有控制与保护配合、短路后连续运行，具有分断能力高、飞弧距离小、寿命长，具有保护整定电流均可调的特性，操作方便、配套附件模
块多样齐全等优点，可以实现对电动机负载、配电负载的控制和保护。
多功能电器的出现从根本上解决了传统的采用分立元器件 ( 通常是断路器或熔断器 + 接触器 + 过载继电器 )，由于选择不合理而引起的控制和保护配合不合
理的种种问题，特别是克服了由于采用不同考核标准的电器产品之间组合在一起时，保护特性与控制特性配合不协调的现象，极大地提高了控制与保护系统
的运行可靠性和连续运行性能。
YMCPS 系列控制与保护开关电器第一代产品体积比较大，保护采用的双金属片技术。第二代产品尽管解决了体积大的问题，但保护技术没有什么大的突破。
随着微电子技术在低压电器行业的应用日益扩大和加深，本公司以最新的微电子技术为基础，走高端产品设计之路，投巨资开发具有国际先进水平的产品，
汇集了分立元件的优点，功能齐全，性能可靠，为低压配电和控制系统的简化及优化提供了一种基础元件。

型号含义

基本型的完整结构及型号应包括：主体型号 + 主体脱扣器额定电流及分断能力等级、脱扣器、产品功能、控制电源及附件。
产品型号各部分的含义如下：
YM CPS □ - 45 □ / □ □ / □ □ □

增选功能代号：基本型无代号、P- 配电、F- 消防、G- 隔离、L- 漏电、T- 通讯
控制电源电压：M-AC220V、Q-AC380V
辅助触头组合代号：02、06、09
额定电流 A、功率 KW
M 型 - 数码管控制器；E 型 - 液晶控制器
运行分断能力 Icw：C、Y、H
主体电流：45A、125A
产品组合型式：基本型无代号、D- 双速型、J- 星三角、N- 可逆型、S- 双电源、Z- 自耦减压
控制与保护开关电器 ( 多功能电器 )
企业代号

三极基本型外形及安装尺寸 (mm)
YMCPS-45、125 的外形安装尺寸见下图

œ œ

d
NBY NBY
:.$14 ڎ :.$14 ڎ
