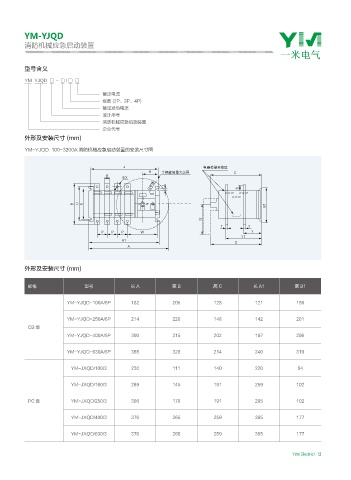

YM-YJQD
消防机械应急启动装置
型号含义
YM YJQD □ - □ / □ □
额定电流
极数 (2P、3P、4P)
额定发热电流
设计序号
消防机械应急启动装置
企业代号
外形及安装尺寸 (mm)
YM-YJQD 100~3200A 消防机械应急启动装置的安装尺寸图
+ ႂ٧ଌ҃ᤋଋӜ
) ౺ᣀణܷᔴډ &
3
9
(Ӧफ़ - 4
# 6 , #
(
5 5
1 1 1 8 :
:
"
$
"
外形及安装尺寸 (mm)
规格 型号 长A 宽B 高C 长 A1 宽 B1
YM-YJQD-100A/6P 182 205 128 121 186
YM-YJQD-250A/6P 214 220 148 142 201
CB 级
YM-YJQD-400A/6P 300 315 202 197 296
YM-YJQD-630A/6P 365 328 214 240 310
YM-JXQD/100/3 230 111 140 220 84
YM-JXQD/160/3 269 145 191 259 102
PC 级 YM-JXQD/250/3 308 178 191 295 102
YM-JXQD/400/3 376 265 259 365 177
YM-JXQD/630/3 376 265 259 365 177
Yimi Electric/ 12
