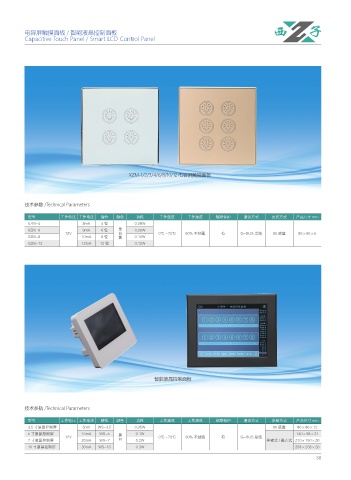

电容屏触摸面板 / 智能液晶控制面板
Capacitive Touch Panel / Smart LCD Control Panel
XZM-1/2/3/4/6/8/10/12 电容屏触摸面板
技术参数 /Technical Parameters
型号 工作电压 工作电压 键位 颜色 功耗 工作温度 工作湿度 短路保护 通讯方式 安装方式 产品尺寸 mm
XZM-4 8mA 4位 0.08W
XZM-6 9mA 6位 黑 0.09W
12V 白 0℃ -70℃ 90% 不结露 有 G-BUS 总线 86 底盒 86×86×6
XZM-8 10mA 8位 黄 0.10W
XZM-12 12mA 12 位 0.12W
智能液晶控制面板
技术参数 /Technical Parameters
型号 工作电压 工作电流 键位 颜色 功耗 工作温度 工作湿度 短路保护 通讯方式 安装方式 产品尺寸 mm
3.5 寸液晶控制屏 5mA WS-3.5 0.05W 86 底盒 86×86×12
5 寸液晶控制屏 10mA WS-5 黑 0.1W 140×98×21
12V 0℃ -70℃ 90% 不结露 有 G-BUS 总线
7 寸液晶控制屏 20mA WS-7 白 0.2W 挂壁式 / 嵌入式 210×150×26
10 寸液晶控制屏 30mA WS-10 0.3W 258×208×26
38
