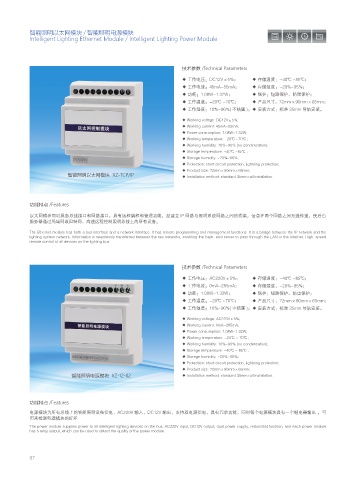

智能照明以太网模块 / 智能照明电源模块
Intelligent Lighting Ethernet Module / Intelligent Lighting Power Module

技术参数 /Technical Parameters

◆ 工作电压：DC12V±5%； ◆ 存储温度：-40℃ ~85℃；
◆ 工作电流：45mA~55mA； ◆ 存储湿度：-20%~95%；
◆ 功耗：1.08W~1.32W； ◆ 保护：短路保护、防雷保护；
◆ 工作温度：-20℃ ~70℃； ◆ 产品尺寸：72mm×90mm×65mm；
◆ 工作湿度：10%~90%( 不结露 )；◆ 安装方式：标准 35mm 导轨安装。
◆ Working voltage: DC12V±5%;
◆ Working current: 45mA~55mA;
◆ Power consumption: 1.08W~1.32W;
◆ Working temperature: -20℃ ~70℃ ;
◆ Working humidity: 10%~90% (no condensation);
◆ Storage temperature: -40℃ ~85℃ ;
◆ Storage humidity: -20%~95%;
◆ Protection: short circuit protection, lightning protection;
◆ Product size: 72mm×90mm×65mm;
智能照明以太网模块 XZ-TCP/IP ◆ Installation method: standard 35mm rail installation.

功能特点 /Features

以太网模块同时具备总线接口和网络接口，具有远程编程和管理功能，是建立 IP 网络与照明系统网络之间的桥梁，信息在两个网络之间无缝传递，使后台
服务器通过局域网或因特网，高速远程控制照明总线上的所有设备。

The Ethernet module has both a bus interface and a network interface. It has remote programming and management functions. It is a bridge between the IP network and the
lighting system network. Information is seamlessly transferred between the two networks, enabling the back-end server to pass through the LAN or the Internet. High-speed
remote control of all devices on the lighting bus.

技术参数 /Technical Parameters
◆ 工作电压：AC220V±5%； ◆ 存储温度：-40℃ ~85℃；
◆ 工作电流：0mA~285mA； ◆ 存储湿度：-20%~95%；
◆ 功耗：1.08W~1.32W； ◆ 保护：短路保护、防雷保护；
◆ 工作温度：-20℃ ~70℃； ◆ 产品尺寸：72mm×90mm×65mm；
◆ 工作湿度：10%~90%( 不结露 )；◆ 安装方式：标准 35mm 导轨安装。
◆ Working voltage: AC220V±5%;
◆ Working current: 0mA~285mA;
◆ Power consumption: 1.08W~1.32W;
◆ Working temperature: -20℃ ~ 70℃ ;
◆ Working humidity: 10%~90% (no condensation);
◆ Storage temperature: -40℃ ~ 85℃ ;
◆ Storage humidity: -20%~95%;
◆ Protection: short circuit protection, lightning protection;
◆ Product size: 72mm×90mm×65mm;
智能照明电源模块 XZ-12-02 ◆ Installation method: standard 35mm rail installation.

功能特点 /Features
电源模块为所有总线上的智能照明设备供电，AC220V 输入，DC12V 输出，支持双电源供电，具有冗余功能，同时每个电源模块具有一个继电器输出 ，可
用来检测电源模块的好坏
The power module supplies power to all intelligent lighting devices on the bus. AC220V input, DC12V output, dual power supply, redundant function, and each power module
has a relay output, which can be used to detect the quality of the power module.

37
