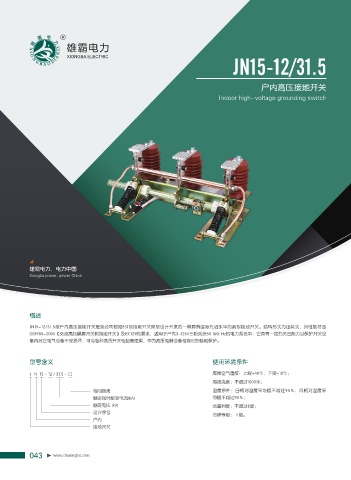

JN15-12/31.5

户内高压接地开关
Indoor high-voltage grounding switch

雄霸电力，电力中国
Xiongba power, power China

概述

JN15-12/31.5型户内高压接地开关是我公司根据ES1型接地开关原型设计开发的一种具有国际先进水平的新型接地开关。结构形式为组装式，其性能符合
GB1985-2004《交流高压隔离开关和接地开关》及lEC129的要求，适用于户内3~12kV三相交流50 (60) Hz的电力系统中：它具有一定的关合能力以保护开关设
备内其它电气设备不受损坏，可与各种高压开关柜配套使用，作为高压电器设备检修时的接地保护。

型号含义 使用环境条件

J N 15 - 12 / 31.5 - □ 周围空气温度：上限+40℃，下限-10℃；
海拨高度：不超过1000米；
相间距离 湿度条件：日相对湿度平均值不超过95％，月相对湿度平
额定短时耐受电流(kA) 均值不超过90％；
额定电压 (kV) 地震列度：不超过8度；
设计序号
污秽等级：Ⅱ级。
户内
接地开关
