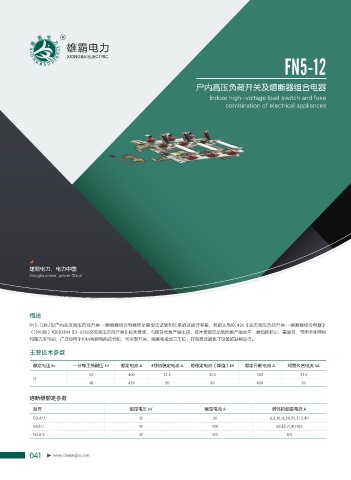

FN5-12

户内高压负荷开关及熔断器组合电器
Indoor high-voltage load switch and fuse
combination of electrical appliances

雄霸电力，电力中国
Xiongba power, power China

概述
FN5-12R(L)型户内交流高压负荷开关--熔断器组合电器经全面型式试验和长期的试运行考核，性能达到IEC420《交流高压负荷开关--熔断器组合电器》
（1990版）和GB3804《3-63kV交流高压负荷开关》标准要求，与国外同类产品比较，技术参数已达到同类产品水平，具有体积小，重量轻，可用于环网柜
和箱式变电站，广泛应用于10kV线路电能的分配，可实现开关、隔离和接地三工位，并有效地避免了设备的缺相运行。

主要技术参数

额定电压 kv 一分钟工频耐压 kV 额定电流 A 4秒热稳定电流 A 动稳定电流（峰值）kV 额定开断电流 A 短路关合电流 kA
42 400 12.5 31.5 400 31.5
12
48 630 20 50 630 50

熔断器额定参数
型号 额定电压 kV 额定电流 A 熔体的额定电流 A
SDLA*J 12 50 6,3,10,16,20,25,31,5,40
SFLA*J 12 100 50,63,71,80,100
SKLA*J 12 125 125

041 www.chxiongba.com
