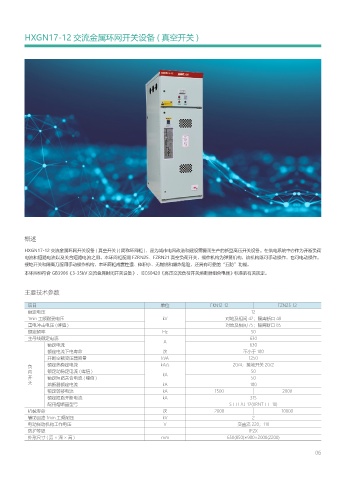

HXGN17-12 交流金属环网开关设备 ( 真空开关 )

概述

HXGN17-12 交流金属环网开关设备 ( 真空开关 )( 简称环网柜 )，是为城市电网改造和建设需要而生产的新型高压开关设备。在供电系统中亦作为开断负荷
电流和短路电流以及关合短路电流之用，本环网柜配用 FZRN25、FZRN21 真空负荷开关，操作机构为弹簧机构，该机构既可手动操作，也可电动操作。
接地开关和隔离刀配用手动操作机构，本环网柜成套性强、体积小、无燃烧和爆炸危险，还具有可靠的“五防”功能。
本环网柜符合 GB3906《3-35kV 交流金属封闭开关设备》、IEC60420《高压交流负荷开关熔断器组合电器》标准的有关规定。

主要技术参数

项目 单位 FKN12-12 FZN25-12
额定电压 12
1min 工频耐受电压 kV 对地及相间 42；隔离断口 48
雷电冲击电压 ( 峰值 ) 对地及相间 75；隔离断口 85
额定频率 Hz 50
主母线额定电流 A 630
额定电流 630
额定电流下电寿命 次 不小于 100
开断空载变压器容量 kVA 1250
负 额定热稳定电流 kA/s 20/4；接地开关 20/2
荷 额定动稳定电流 ( 峰值 ) 50
开 额定短路关合电流 ( 峰值 ) kA 50
关 熔断器额定电流 kA 100
额定转移电流 kA 1500 2000
额定短路开断电流 kA 315
配用熔断器型号 S □ LAJ-12(XRNT □ -10)
机械寿命 次 2000 10000
辅助回路 1min 工频耐压 kV 2
电动操动机构工作电压 V 交直流 220；110
防护等级 IP2X
外形尺寸(宽×深×高) mm 650(850)×900×2000(2200)

06
