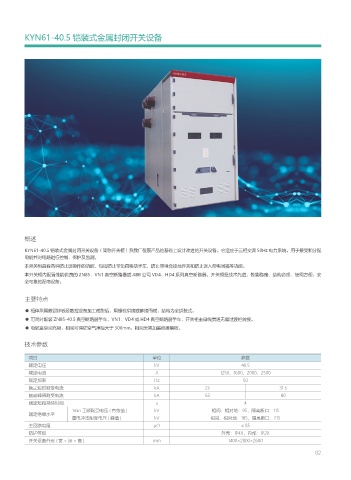

KYN61-40.5 铠装式金属封闭开关设备
概述
KYN61-40.5 铠装式金属封闭开关设备（简称开关柜）系我厂在原产品的基础上设计改进的开关设备。它适应于三相交流 50Hz 电力系统，用于接受和分配
电能并对电路进行控制、保护及监测。
本开关柜具有各种防止误操作的功能，包括防止带负荷移动手车，防止带电合接地开关和防止误入带电间隔等功能。
本开关柜内配置性能优良的 ZN85、VN1 真空断路器或 ABB 公司 VD4、HD4 系列真空断路器。开关柜是技术先进、性能稳定、结构合理、使用方便、安
全可靠的配电设备。
主要特点
● 柜体采用敷铝锌板经数控设备加工成型后，用螺栓拼接或铆接而成，结构为全拼装式。
● 可同时配装 ZN85-40.5 真空断路器手车、VN1、VD4 或 HD4 真空断路器手车，开关柜主母线贯通无需过渡柜转接。
● 电缆室空间充裕，相间可保证空气净距大于 300mm，相间无需加装绝缘隔板。
技术参数
项目 单位 参数
额定电压 kV 40.5
额定电流 A 1250、1600、2000、2500
额定频率 Hz 50
额定短时耐受电流 kA 25 31.5
额定峰值耐受电流 kA 63 80
额定短路持续时间 s 4
1min 工频耐受电压 ( 有效值 ) kV 相间、相对地：95，隔离断口：115
额定绝缘水平
雷电冲击耐受电压 ( 峰值 ) kV 相间、相对地：185，隔离断口：215
主回路电阻 μΩ ≤ 85
防护等级 外壳：IP4X，内部：IP2X
开关设备外形(宽×深×高) mm 1400×2800×2600
