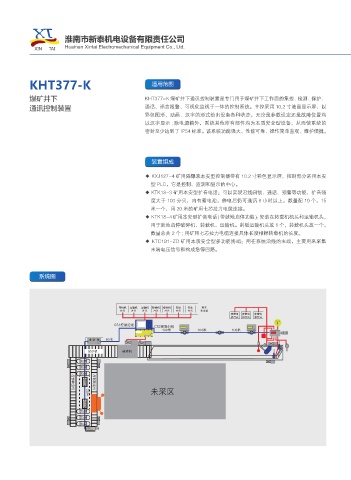

Page 12 - 淮南市新泰机电设备有限责任公司
P. 12
淮南市新泰机电设备有限责任公司
Huainan Xintai Electromechanical Equipment Co., Ltd. 05
KHT377-K 适用范围
煤矿井下 KHT377-K 煤矿井下通讯控制装置是专门用于煤矿井下工作面的集控、检测、保护、
通讯控制装置 通话、语言报警、可视化监视于一体的控制系统。主控采用 10.2 寸液晶显示屏，以
彩色图形、动画、汉字的形式给出设备各种状态，无论是参数设定还是故障位置均
以汉字显示 ; 除电源箱外，系统其他所有部件均为本质安全型设备，从而使系统的
密封至少达到了 IP54 标准。该系统功能强大、性能可靠、操作简单直观、维护便捷。
装置组成
◆ KXJ127-4 矿用隔爆兼本安型控制器带有 10.2 寸彩色显示屏，控制部分采用本安
型 PLC，它是控制、监测和显示的中心。
◆ KTK18-3 矿用本安型扩音电话：可以实现沿线闭锁、通话、预警等功能，扩音强
度大于 100 分贝，内有蓄电池，停电后仍可通话 8 小时以上。数量配 10 个，15
米一个，用 20 米的矿用七芯拉力电缆连接。
◆ KTK18-4矿用本安型扩音电话(带就地启停功能)：安装在转载机机头和运输机头，
用于就地启停破碎机、转载机、运输机。刮板运输机头放 1 个，转载机头放一个。
数量总共 2 个 ; 用矿用七芯拉力电缆连接具体长度根据转载机的长度。
◆ KTC191-ZD 矿用本质安全型多功能终端：用在系统沿线的末端，主要用来采集
末端电压信号和构成急停回路。
系统图
䛳⚐ᱦ 䓼䒿ᱦ 䓼䒿ᱦ 䒘䒩ᱦ ⵠⶺᱦ ∡々 ∡々 ݃䒒
ᐬڟ ᐬڟ ᐬڟ ᐬڟ ᐬڟ ᐬڟ ᐬڟ ऄ⩡々
⯚ፒ⩡ ⯚ፒ⩡ ⯚ፒ⩡
ᱦᐬڟ ᱦᐬڟ ᱦᐬڟ
$4 ᣓݢ⇫㏫
$4 ᣓݢ⇫㏫
㆟ ㆟ ㆟
㆟
䒘䓼ᱦ ⵠⶺᱦ
ᩛ᳢
ᩛ᳢
ᩛ᳢ ऺ䘔䒘䓼ᱦ
᱖䛳ࡦ
ऺ䘔䒘䓼ᱦ
㆟
ᩛ᳢
ᩛ᳢
ᩛ᳢
