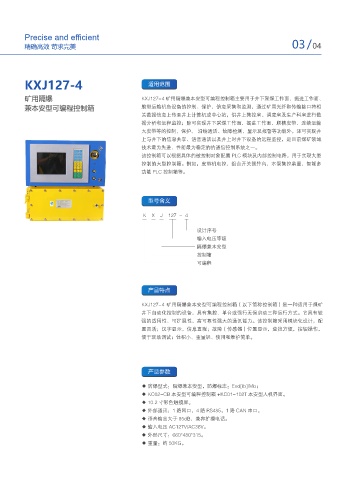

P. 11
Precise and efficient
精确高效 苛求完美 03/04
KXJ127-4 适用范围
矿用隔爆 KXJ127-4 矿用隔爆兼本安型可编程控制箱主要用于井下采煤工作面、掘进工作面、
兼本安型可编程控制箱 胶带运输机各设备的控制、保护、信息采集和监测，通过矿用光纤和传输接口将相
关数据信息上传至井上计算机或中心站，供井上集控室、调度室及生产科室进行数
据分析和远程监控；除可实现井下采煤工作面、掘进工作面、顺槽皮带、连续运输
大皮带等的控制，保护、 沿线通话、故障检测、显示及报警等功能外，还可实现井
上与井下的信息共享、语音通话以及井上对井下设备的远程监控，是目前煤矿领域
技术最为先进、性能最为稳定的的通信控制系统之一。
该控制箱可以根据具体的被控制对象配置 PLC 模块及内部控制电路，用于实现大型
控制的大型控制箱。例如：皮带机电控、组合开关操作台、水泵集控装置、智能多
功能 PLC 控制箱等。
型号含义
K X J 127 - 4
设计序号
输入电压等级
隔爆兼本安型
控制箱
可编程
产品特点
KXJ127-4 矿用隔爆兼本安型可编程控制箱（以下简称控制箱）是一种适用于煤矿
井下自动化控制的设备，具有集控、单台或强行无保启动三种运行方式。它具有较
强的适用性、可扩展性、高可靠性强大的通讯能力。该控制箱采用模块化设计，配
置灵活；汉字显示，信息直观；故障（传感器）位置显示，查找方便，按钮操作，
便于现场调试；体积小、重量轻、使用和维护简单。
产品参数
◆ 防爆型式：隔爆兼本安型，防爆标志：Exd[ib]IMb；
◆ KC02-CB 本安型可编程控制箱 +KC01-102T 本安型人机界面。
◆ 10.2 寸彩色触摸屏。
◆ 外部通讯：1 路网口，4 路 RS485，1 路 CAN 串口。
◆ 语音输出大于 85dB，兼容扩播电话。
◆ 输入电压 AC127V/AC36V。
◆ 外形尺寸：660*480*315。
◆ 重量：约 50KG。
