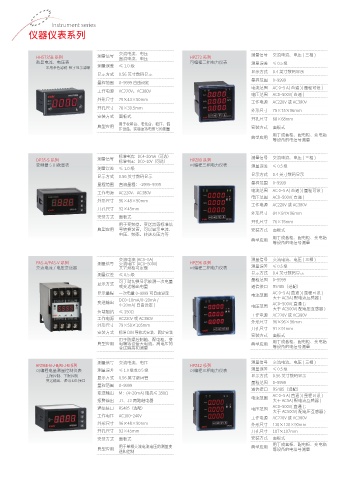

Instrument series
仪器仪表系列

交流电流、电压 测量信号 交流电流、电压 ( 三相 )
HH5735B 系列 测量信号 直流电流、电压 HPZ72 系列
数显电流、电压表 可编程三相电力仪表 测量误差 ≤ 0.5 级
测量误差 ≤ 1.0 级
采用茶色滤镜 数字显示清晰
显示方式 0.4 英寸数码显示
显示方式 0.56 英寸数码显示
量程范围 0~9999
量程范围 0~9999 自由设定
电流范围 AC 0~5 A( 直通 )( 量程可设 )
工作电源 AC220V、AC380V
电压范围 AC0~500V( 直通 )
外形尺寸 79×43×50mm
工作电源 AC220V 或 AC380V
开孔尺寸 76×39.5mm
外形尺寸 75×75×96mm
安装方式 面板式
开孔尺寸 68×68mm
用于校验台、老化台、稳压、调
典型应用 安装方式 面板式
压设备、实验室等电信号的测量
用于成套柜、配电柜、变电箱
典型应用
等设备的电信号测量
标准电流：DC4~20mA（可选） 测量信号 交流电流、电压 ( 三相 )
DP35-S 系列 测量信号 标准电压：DC0~10V（可选） HPZ80 系列
变频器专用数显表 可编程三相电力仪表 测量误差 ≤ 0.5 级
测量误差 ≤ 1.0 级
显示方式 0.4 英寸数码显示
显示方式 0.56 英寸数码显示
量程范围 0~9999
量程范围 直流量程：-1999~9999
电流范围 AC 0~5 A( 直通 )( 量程可设 )
工作电源 AC220V、AC380V
电压范围 AC0~500V( 直通 )
外形尺寸 96×48×90mm
工作电源 AC220V 或 AC380V
开孔尺寸 92×45mm
外形尺寸 84×84×96mm
安装方式 面板式
开孔尺寸 76×76mm
用于变频器、变送器等标准信
典型应用 号转换装置，可以显示电流、 安装方式 面板式
电压、频率、转速及压力等
用于成套柜、配电柜、变电箱
典型应用
等设备的电信号测量
交流电流 (AC0~5A) 测量信号 交流电流、电压 ( 三相 )
PAS-A/PAS-V 系列 测量信号 交流电压 (AC0~500V) HPZ96 系列
交流电流 / 电压变送器 其它规格可定做 可编程三相电力仪表 测量误差 ≤ 0.5 级
测量误差 ≤ 0.5 级 显示方式 0.4 英寸数码显示
量程范围 0~9999
可手动切换显示被测一次电量
显示方式
或变送输出电量 通信接口 RS485（选配）
显示量程 一次电量 0~9999 可自由设定 AC 0~5 A( 直通 )( 量程可设 )
电流范围
DC0~10mA/0~20mA / 大于 AC5A( 配电流互感器 )
变送输出 AC0~500V( 直通 )；
4~20mA( 自由设定 ) 电压范围
大于 AC500V( 配电压互感器 )
负载阻抗 ≤ 350Ω
工作电源 AC220V 或 AC380V
工作电源 AC220V 或 AC380V
外形尺寸 96×96×96mm
外形尺寸 79×50×105mm
开孔尺寸 91×91mm
安装方式 标准 DIN 导轨式安装、固定安装
安装方式 面板式
用于防爆控制箱、配电柜、变 用于成套柜、配电柜、变电箱
典型应用 电箱等设备大电流，高电压的 典型应用
变送隔离和测量 等设备的电信号测量
测量信号 交流电流、电压 测量信号 交流电流、电压 ( 三相 )
HPZ96B-AI-J-M/AV-J-M 系列 HPZ42 系列
可编程电量测量控制仪表 测量误差 ≤ 1.0 级或 0.5 级 可编程三相电力仪表 测量误差 ≤ 0.5 级
上限控制、下限控制 显示方式 0.56 英寸数码显示
显示方式 0.56 英寸数码管
变送输出、通讯 485 接口
量程范围 0~9999
量程范围 0~9999
通信接口 RS485（选配）
变送输出 M：(4~20mA) 阻抗≤ 350Ω
AC 0~5 A( 直通 )( 量程可设 )
电流范围
报警输出 J1、J2 两路继电器 大于 AC5A( 配电流互感器 )
AC0~500V( 直通 )；
通信接口 RS485（选配） 电压范围
大于 AC500V( 配电压互感器 )
工作电压 AC100~240V
工作电源 AC220V 或 AC380V
外形尺寸 96×48×90mm 外形尺寸 120×120×90mm
开孔尺寸 92×45mm 开孔尺寸 107×107mm
安装方式 面板式 安装方式 面板式
用于成套柜、配电柜、变电箱
用于单相交流电流电压的测量变 典型应用
典型应用 等设备的电信号测量
送和控制
