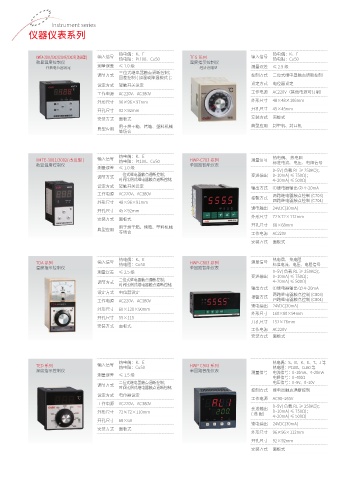

Instrument series
仪器仪表系列

热电偶：K、E 热电偶：K、E
XMTA-2201/2202/2201F/2202F( 改进型 ) 输入信号 TEG 系列 输入信号
热电阻：Pt100、Cu50 热电阻：Cu50
数显温度控制仪 温度指示控制仪
测量误差 ≤ 1.0 级 测量误差 ≤ 2.5 级
代替电位器设定 经济适用型
三位式继电器触点通断控制；
调节方式 控制方式 二位式继电器触点通断控制
回差控制 ( 加温或降温模式 )；
设定方式 电位器设定
设定方式 轻触开关设定
工作电源 AC220V（其他电源可订制）
工作电源 AC220V、AC380V
外形尺寸 48×48×106mm
外形尺寸 96×96×97mm
开孔尺寸 45×45mm
开孔尺寸 92×92mm
安装方式 面板式
安装方式 面板式
用于烘干箱、烤箱、塑料机械 典型应用 封塑机、封口机
典型应用
等场合
热电偶：K、E 热电偶、 热电阻
XMTE-3001/3002( 改进型 ) 输入信号 热电阻：Pt100、Cu50 HWP-C703 系列 测量信号
数显温度控制仪 单回路智能仪表 标准电流、电压、电阻信号
测量误差 ≤ 1.0 级
0~5V( 负载 RL ≥ 250KΩ)；
二位式继电器触点通断控制； 变送输出 0~10mA( ≤ 750Ω)；
调节方式
时间比例式继电器触点通断控制； 4~20mA( ≤ 500Ω)
设定方式 轻触开关设定
输出方式 ①继电器输出 ② 4~20mA
工作电源 AC220V、AC380V 两路继电器触点控制 (C703)
报警方式
外形尺寸 48×96×91mm 四路继电器触点控制 (C704)
馈电输出 24VDC(30mA)
开孔尺寸 45×92mm
外形尺寸 72×72×112mm
安装方式 面板式
开孔尺寸 68×68mm
用于烘干箱、烤箱、塑料机械
典型应用
等场合 工作电源 AC220V
安装方式 面板式
热电偶：K、E 热电偶、 热电阻
TDA 系列 输入信号 HWP-C803 系列 测量信号
热电阻：Cu50 标准电流、电压、电阻信号
温度指示控制仪 单回路智能仪表
测量误差 ≤ 2.5 级 0~5V( 负载 RL ≥ 250KΩ)；
变送输出 0~10mA( ≤ 750Ω)；
二位式继电器触点通断控制；
调节方式 4~20mA( ≤ 500Ω)
时间比例式继电器触点通断控制；
输出方式 ①继电器输出 ② 4~20mA
设定方式 电位器设定 两路继电器触点控制 (C803)
报警方式
工作电源 AC220V、AC380V 四路继电器触点控制 (C804)
馈电输出 24VDC(30mA)
外形尺寸 60×120×90mm
外形尺寸 160×80×94mm
开孔尺寸 55×115
开孔尺寸 152×76mm
安装方式 面板式
工作电源 AC220V
安装方式 面板式
热电偶：K、E 热电偶：S、B、K、E、T、J 等
TED 系列 输入信号 HWP-C903 系列
热电阻：Cu50 热电阻：Pt100、Cu50 等
温度指示控制仪 单回路智能仪表 测量信号 电流信号：0~10mA、4~20mA
测量误差 ≤ 1.5 级
电阻信号：0~400Ω
二位式继电器触点通断控制； 电压信号：0~5V、0~10V
调节方式
时间比例式继电器触点通断控制；
控制方式 继电器触点通断控制
设定方式 电位器设定
工作电源 AC90~265V
工作电源 AC220V、AC380V
0~5V( 负载 RL ≥ 250KΩ)；
变送输出
外形尺寸 72×72×110mm 0~10mA( ≤ 750Ω)；
(选配)
4~20mA( ≤ 500Ω)
开孔尺寸 68×68
馈电输出 24VDC(30mA)
安装方式 面板式
外形尺寸 96×96×112mm
开孔尺寸 92×92mm
安装方式 面板式
