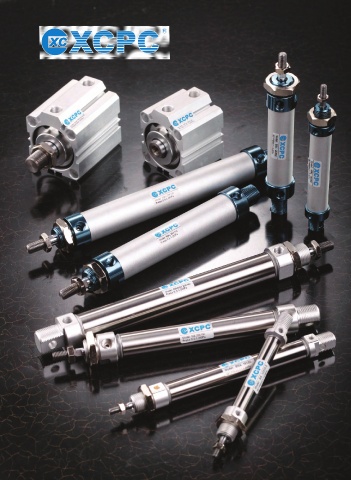

R MA6432 系列不锈钢迷你 气缸（ISO 6432）
R R XC
MA6432 Series Stainless Steel Mini Cylinder(ISO 6432)
XC
X
C

MA6432 10× 50 MA6432 25× 50

订购码 Ordering Code
MA6432 □ 20 × 50 25 S LB

系列代号 Series Code 后盖型式 缸径 行程 可调行程 磁石代号 固定型式 Fixed Type
MA:复动型 MA:Double Action Type 空白:摆尾型 Cylinder Bore Stroke Adjustable 空白:标准型 空白:基本型 Blank:Normal type
MSA:单动型 MSA:Single-Action Type CM:圆尾型 8~25mm Stroke Type S:内置磁环 LB:前后固定型 LB:Front and back fixed type
MAD:双轴复动型 MAD:Double-shaft U:平尾型 0~100mm Magnet Code FA:前盖固定型 FA:Front cover fixed type
MAC:复动缓冲型 Double Action Type Back Cover Type Blank:Without Magnet SDB:后盖摇摆式 SDB:Back cover swinging type
MAJ:双轴可调型 MAC:With Cushion Type Blank:Fishtail type S:With Magnet U:后盖固定式 U:Back cover fixed type
MAJ:Double-shaft and CM:Rounded type
adjustable stroke type U:Horizontal type
内部结构 Internal structure

序号 名称 序号 名称
NO. Designation NO. Designation
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 1 活塞杆/Piston Rod 9 不锈钢管/Barrel
2 活塞杆螺母/Piston Rod Nut 10 活塞杆密封圈/Piston rod O-ring
3 前盖密封圈/ Front Cover Seal 11 活塞O令/ Piston O-ring
4 含油轴承/ Bearing 12 磁铁 (可选 )/Magnet(Optional)
5 内六角螺栓/ Hexagon Screw 13 耐磨环 /Wear Ring
6 前盖/ Front Cover 14 活塞/ Piston
7 缓冲密封圈 /Cushion Ring 15 内六角螺栓/ Hex Socket Screw
8 管壁O令/ O-ring 16 后盖/ Back Cover

规格 Specification
缸径/Cylinder diameter(mm) 8 10 12 16 20 25
工作介质/Working Medium 空气/Air
动作型式/Motion pattern 复动型或单动式/Double Action or single Action
2
保证耐压力/Ensured Pressure Resistance 15.3kgf/cm (1.5Mpa)
2
最高使用压力/Max.pressure 10.2kgf/cm (1.0Mpa)
2
2
最低使用压力/Min.pressure 0.5kgf/cm (0.05Mpa) 1kgf/cm (0.1Mpa)
环境和流体温度/Environment and fluid temp -20~+80℃(内置磁环型:最高: 60℃Internal Magnetic Install by Tach strap:Type Max:60℃)
活塞速度/Piston veocity 橡胶缓冲(标准)Rubber Bufer(Standard),气缓冲(任选)Air Buffer(Option)
缓冲/Buffering 50~750mm/s
容许动能(kgf/cm)/Kinetic energy To Lerance(kgf/cm) 0.2 0.3 0.4 0.9 2.7 4
接管口径/Pipe Size M5×0.8 G1/8"
行程 Stroke
缸径/Bore(mm) 标准行程/Standard stroke 最长行程/Max.Stroke(mm)
8 10,25,40,50,80,100,125,160,200 400
10 10,25,40,50,80,100,125,160,200 400
12 10,25,40,50,80,100,125,160,200 400
16 10,25,40,50,80,100,125,160,200 400
20 25,40,50,80,100,125,150,160,175,200,250,300 1000
25 25,40,50,80,100,125,150,160,175,200,250,300 1000
注:在非标准行程可供选择
Note:In non-standard stroke options.
