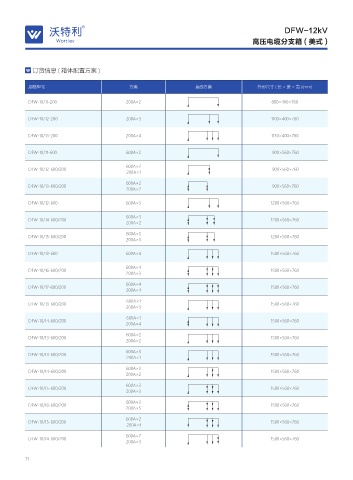

Page 12 - 湖北沃特利电力科技有限公司
P. 12

DFW-12kV
                                                                                      高压电缆分支箱 ( 美式 )




            订货信息 ( 箱体配置方案 )


           规格型号                              方案                    接线方案                 外形尺寸 ( 长 × 宽 × 高 )(mm)

           DFW-10/11-200                    200A×2                                           800×400×760

           DFW-10/12-200                    200A×3                                          1100×400×760


           DFW-10/13-200                    200A×4                                          1130×400×760


           DFW-10/11-600                    600A×2                                           900×560×760
                                            600A×2
           DFW-10/12-600/200                                                                 900×560×760
                                            200A×1
                                            600A×2
           DFW-10/13-600/200                                                                 900×560×760
                                            200A×2
           DFW-10/12-600                    600A×3                                          1200×560×760

                                            600A×3
           DFW-10/14-600/200                                                                1200×560×760
                                            200A×2
                                            600A×3
           DFW-10/15-600/200                                                                1200×560×760
                                            200A×3
           DFW-10/13-600                    600A×4                                          1500×560×760

                                            600A×4
           DFW-10/16-600/200                                                                1500×560×760
                                            200A×3
                                            600A×4
           DFW-10/17-600/200                                                                1500×560×760
                                            200A×4
                                            600A×1
           DFW-10/13-600/200                                                                1500×560×760
                                            200A×3
                                            600A×1
           DFW-10/14-600/200                                                                1500×560×760
                                            200A×4
                                            600A×2
           DFW-10/13-600/200                                                                1500×560×760
                                            200A×2
                                            600A×3
           DFW-10/13-600/200                                                                1500×560×760
                                            200A×1
                                            600A×3
           DFW-10/14-600/200                                                                1500×560×760
                                            200A×2
                                            600A×3
           DFW-10/15-600/200                                                                1500×560×760
                                            200A×3
                                            600A×3
           DFW-10/16-600/200                                                                1500×560×760
                                            200A×5
                                            600A×2
           DFW-10/15-600/200                                                                1500×560×760
                                            200A×4
                                            600A×2
           DFW-10/14-600/200                                                                1500×560×760
                                            200A×3

          11
   7   8   9   10   11   12   13   14   15   16
