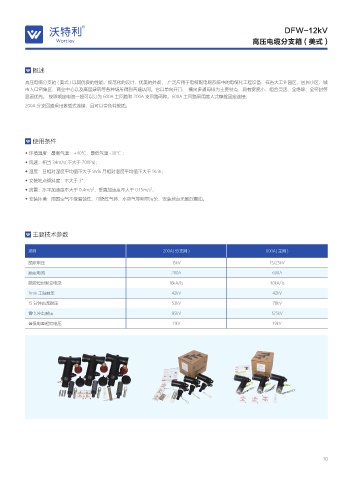

DFW-12kV
高压电缆分支箱 ( 美式 )

概述

高压电缆分支箱 ( 美式 ) 以其优良的性能，规范化的设计，优美的外观， 广泛应用于电缆配电网系统中的电缆化工程设备，在各大工业园区、居民小区、城
市人口密集区、商业中心以及高层建筑等各种场所得到普遍认同。它以单向开门、 横向多通母排为主要特点，具有宽度小、组合灵活、全绝缘、全密封等
显著优先。 按照额定电流一般可以分为 600A 主回路和 200A 支回路两种。600A 主回路采用旋人式螺栓固定连接；
200A 分支回路采用拔插式连接，且可以带负荷拔插。

使用条件

◆ 环境温度：最高气温：+40℃，最低气温 -30℃ ；
◆ 风速：相当 34m/s( 不大于 700Pa)；
◆ 湿度：日相对湿度平均值不大于 95% 月相对湿度平均值不大干 95％；
◆ 安装地点倾斜度：不大于 3°；
2
2
◆ 防震：水平加速度不大于 0.4m/s ，垂直加速度不大干 0.15m/s ；
◆ 安装环境：周围空气不受腐蚀性、可燃性气体、水蒸气等明显污染，安装地点无剧烈震动。

主要技术参数

项目 200A( 分支网 ) 600A( 主网 )

额定电压 15kV 15/25kV
额定电流 200A 600A
额定短时耐受电流 16kA/1s 40kA/1s
1min 工频耐压 42kV 42kV
15 分钟直流耐压 53kV 78kV
雷电冲击耐压 95kV 125kV

最低电晕起始电压 11kV 19kV
