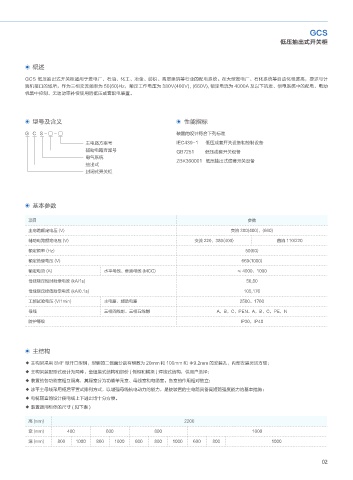

GCS
低压抽出式开关柜
概述
GCS 低压抽出式开关柜适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统。在大型发电厂、石化系统等自动化程度高，要求与计
算机接口的场所，作为三相交流频率为 50(60)Hz，额定工作电压为 380V(400V), (660V), 额定电流为 4000A 及以下的发、供电系统中的配电、电动
机集中控制、无功功率补偿使用的低压成套配电装置。
型号及含义 炬光 性能指标
G C S - □ - □ 装置的设计符合下列标准
主电路方案号 IEC439-1 低压成套开关设备和控制设备
辅助电路方案号 GB7251 低压成套开关设备
电气系统
ZBK360001 低压抽出式成套开关设备
抽出式
封闭式开关柜
基本参数
项目 参数
主电路额定电压 (V) 交流 380(400)、(660)
辅助电路额定电压 (V) 交流 220、380(400) 直流 110/220
额定频率 (Hz) 50(60)
额定绝缘电压 (V) 660(1000)
额定电流 (A) 水平母线、垂直母线 (MCC) ≤ 4000、1000
母线额定短时耐受电流 (kA/1s) 50,80
母线额定峰值耐受电流 (kA/0.1s) 105,176
工频试验电压 (V/1min) 主电路、辅助电路 2500、1760
母线 三相四线制、三相五线制 A，B，C，PEN、A，B，C，PE，N
防护等级 IP30，IP40
主结构
◆ 主构架采用 8MF 型开口型钢，型钢的二侧面分别有模数为 20mm 和 100mm 和 Φ9.2mm 的安装孔，内部安装灵活方便；
◆ 主构架装配形式设计为两种，全组装式结构和部份 ( 侧框和横梁 ) 焊接式结构，供用户选择；
◆ 装置的各功能室相互隔离，其隔室分为功能单元室、母线室和电缆室。各室的作用相对独立；
◆ 冰平主母线采用柜后平置式排列方式，以增强母线抗电动力的能力，是使装置的主电路具备高短路强度能力的基本措施；
◆ 电缆隔室的设计使电缆上下进出均十分方便。
◆ 装置通用柜体的尺寸 ( 见下表 )
高 (mm) 2200
宽 (mm) 400 600 800 1000
深 (mm) 800 1000 800 1000 600 800 1000 600 800 1000
02
