GCS
低压抽出式开关柜

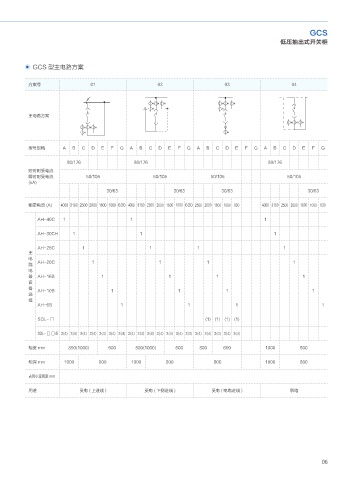

GCS 型主电路方案

方案号 01 02 03 04

主电路方案

型号规格 A B C D E F G A B C D E F G A B C D E F G A B C D E F G

80/176 80/176 80/176
短时耐受电流
瞬时耐受电流 50/105 50/105 50/105 50/105
(kA)
30/63 30/63 30/63 30/63

额定电流 (A) 4000 3150 2500 2000 1600 1000 630 4000 3150 2500 2000 1600 1000 630 2500 2000 1600 1000 630 4000 3150 2500 2000 1600 1000 630

AH-40C 1 1 1

AH-30CH 1 1 1

AH-25C 1 1 1 1
主
电
路 AH-20C 1 1 1 1
电
器 AH-16B 1 1 1 1
设
备 AH-10B 1 1 1 1
选
择
AH-6B 1 1 1 1

SDL- □ (1) (1) (1) (1)

SDL- □ □ /5 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4) 3(4)

柜宽 mm 800(1000) 600 800(1000) 600 800 600 1000 800

柜深 mm 1000 800 1000 800 800 1000 800

占用小室高度 mm

用途 受电 ( 上进线 ) 受电 ( 下侧进线 ) 受电 ( 电缆进线 ) 联络

06
