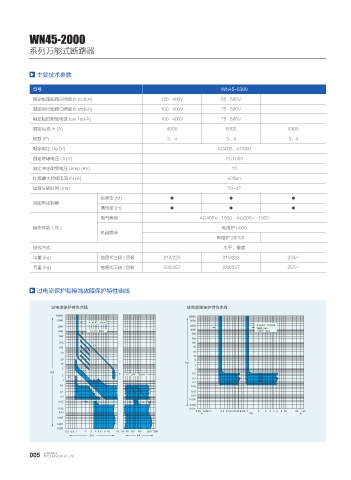

WN45-2000

系列万能式断路器

主要技术参数

型号 WN45-6300
额定极限短路分断能力 lcu(kA) 120 400V 85 690V
额定运行短路分断能力 Ics(kA) 100 400V 75 690V
额定短时耐受电流 Icw 1s(kA) 100 400V 75 690V
额定电流 In (A) 4000 5000 6300
极数 (P) 3、4 3、4 3、4
额定电压 Ue (V) AC400、AC690

额定绝缘电压 Ui (V) AC1000
额定冲击耐受电压 Uimp (kV) 12
N 极最大持续电流 IN (A) 50%In
固有分断时间 (ms) 23~32
标准型 (M) ● ● ●
智能型控制器
通讯型 (H) ● ● ●
电气寿命 AC400V : 1500 AC690V : 1000
操作性能（次） 免维护 5000
机械寿命
有维护 30000
接线方式 水平、垂直
净重 (kg) 抽屉式三极 / 四极 210/223 210/223 233/-
毛重 (kg) 抽屉式三极 / 四极 232/257 232/257 257/-

过电流保护和接地故障保护特性曲线

䓳⩡≭ԉ័➥ᕓᰞ㏫ ᣑ౜ᩱ䯈ԉ័➥ᕓᰞ㏫

*S Y*O
*S Y*O
" NJO

U T " NBY

UT

UT
*S Y*S

*S

9*O

9*S ,"
