P. 12

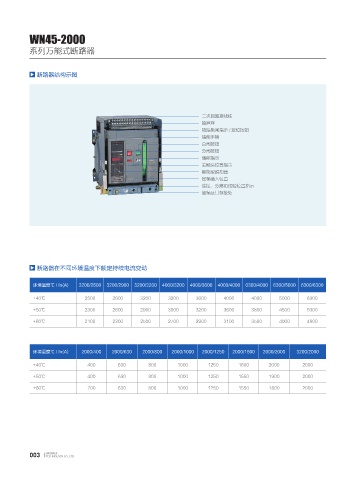

WN45-2000
系列万能式断路器
断路器结构示图
二次回路接线柱
抽屉座
故障跳闸指示 / 复位按钮
储能手柄
合闸按钮
分闸按钮
储能指示
主触头位置指示
智能型脱扣器
摇柄插入位置
连接、分离和试验位置指示
摇柄及其存放处
断路器在不同环境温度下额定持续电流变动
环境温度℃ / In(A) 3200/2500 3200/2900 3200/3200 4000/3200 4000/3600 4000/4000 6300/4000 6300/5000 6300/6300
+40℃ 2500 2900 3200 3200 3600 4000 4000 5000 6300
+50℃ 2300 2600 2900 3000 3200 3600 3800 4500 5300
+60℃ 2100 2300 2500 2700 2900 3100 3500 4000 4800
环境温度℃ / In(A) 2000/400 2000/630 2000/800 2000/1000 2000/1250 2000/1600 2000/2000 3200/2000
+40℃ 400 630 800 1000 1250 1600 2000 2000
+50℃ 400 630 800 1000 1250 1550 1900 2000
+60℃ 700 630 800 1000 1250 1550 1800 2000
