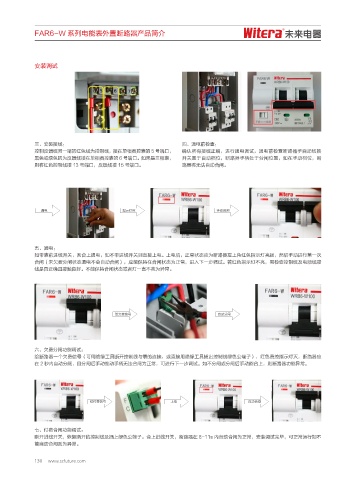

FAR6-W 系列电能表外置断路器产品简介
安装调试
三、安装接线： 四、通电前检查：
控制反馈线另一端的红色线为控制线，接在单相费控表的 5 号端口， 确认所有接线正确，进行通电调试，通电前检查断路器手自动切换
黑色或绿色的为反馈线接在单相费控表的 6 号端口。如果是三相表， 开关置于自动档位，断路器手柄处于分闸位置，如在手动档位，断
则将红色控制线接 13 号端口，反馈线接 15 号端口。 路器将无法自动合闸。
通电 指示灯亮 手动合闸
五、通电：
如带表前进线开关，则合上通电，如不带进线开关则直接上电。上电后，正常状态应为断路器左上角红色指示灯亮起，然后手动进行第一次
合闸（未欠费分闸状态通电不会自动合闸），应能保持在合闸状态为正常，进入下一步调试。若红色指示灯不亮，需检查控制线及电源线接
线是否正确且接触良好。不能保持合闸状态或者灯一直不亮为异常。
给欠费信号 自动分闸
六、欠费分闸功能调试：
给断路器一个欠费信号（可用绝缘工具断开控制线与表的连接，或直接用绝缘工具拔出控制线绿色公端子），红色费控指示灯灭，断路器应
在 2 秒内自动分闸，且分闸后手动推动手柄无法合闸为正常，可进行下一步调试。如不分闸或分闸后手动能合上，则断路器功能异常。
给付费信号 上电 自动合闸
七、付费合闸功能调试：
断开进线开关，恢复断开的控制线及插上绿色公端子。合上进线开关，断路器在 8-11s 内自动合闸为正常，安装调试完毕，可正常运行如不
能自动合闸则为异常。
