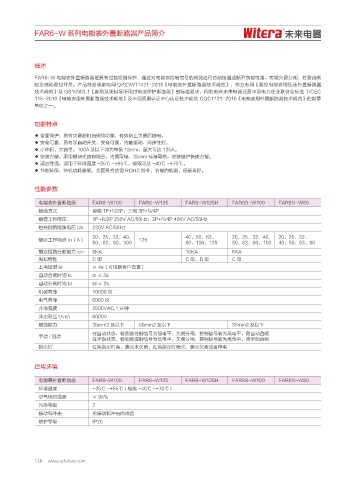

FAR6-W 系列电能表外置断路器产品简介

概述
FAR6-W 电能表外置断路器是具有过载短路保护，通过对电能表控制信号的检测进行自动接通或断开负载电路，实现欠费分闸，付费合闸
的全自动费控开关。产品符合国家电网 Q/GDW11421-2015《电能表外置断路器技术规范》、南方电网《费控电能表用低压外置断路器
技术规范》及 GB10963.1《家用及类似场所用过电流保护断路器》的标准要求。同时苏州未来电器还是中国电力企业联合会标准 T/CEC
115-2016《电能表用外置断路器技术规范》及中国质量认证中心认证技术规范 CQC1121-2016《电能表用外置断路器技术规范》的起草
单位之一。

功能特点

◆ 全面保护：具有欠费脱扣自保持功能，有效防止欠费后窃电。
◆ 安全可靠：具有手自动开关，安全可靠，内轴驱动，同步性好。
◆ 小体积、大容量：100A 及以下均为单极 18mm，最大可达 125A。
◆ 安装方便：采用模块式结构组合，内置取电，35mm 标准导轨，安装维护快速方便。
◆ 适应性强：适用于环境温度 -25℃ ~+65℃，极限可达 -40℃ ~+70℃。
◆ 节能环保：待机功耗极低、全面符合欧盟 ROHS 指令，节能约能源，低碳环保。

性能参数

电能表外置断路器 FAR6-W100 FAR6-W125 FAR6-W125H FAR6B-W100 FAR6N-W80
接线方式 单相 1P+N/2P；三相 3P+N/4P
额定工作电压 1P+N/2P 230V AC/50Hz；3P+N/4P 400V AC/50Hz
控制回路电源电压 Un 230V AC/50Hz
20、25、32、40、 40、50、63、 20、25、32、40、 20、25、32、
额定工作电流 In（A） 125
50、63、80、100 80、100、125 50、63、80、100 40、50、63、80
额定短路分断能力 Icn 6KA 10KA 6KA
脱扣特性 C型 C 型、D 型 C型
上电延时 te ≥ 4s（可根据客户设置）
自动合闸时间 tc tc ≤ 3s
自动分闸时间 td td ≤ 2s
机械寿命 10000 次
电气寿命 6000 次
介电强度 2500VAC,1 分钟
冲击耐压 Uimp 6000V
接线能力 35mm2 及以下 50mm2 及以下 35mm2 及以下
在自动状态，检测到控制信号为低电平，欠费分闸，控制信号转为高电平，则自动合闸
手动 / 自动
在手动状态，检测到控制信号为低电平，欠费分闸，控制信号转为高电平，需手动合闸
指示灯 红色指示灯亮，表示未欠费；红色指示灯熄灭，表示欠费或者停电

适用环境

电能表外置断路器 FAR6-W100 FAR6-W125 FAR6-W125H FAR6B-W100 FAR6N-W80
环境温度 -25℃ ~+65℃（极限 -40℃ ~+70℃）
空气相对湿度 ≤ 95%
污染等级 2
振动和冲击 无振动和冲击的场合
防护等级 IP20
